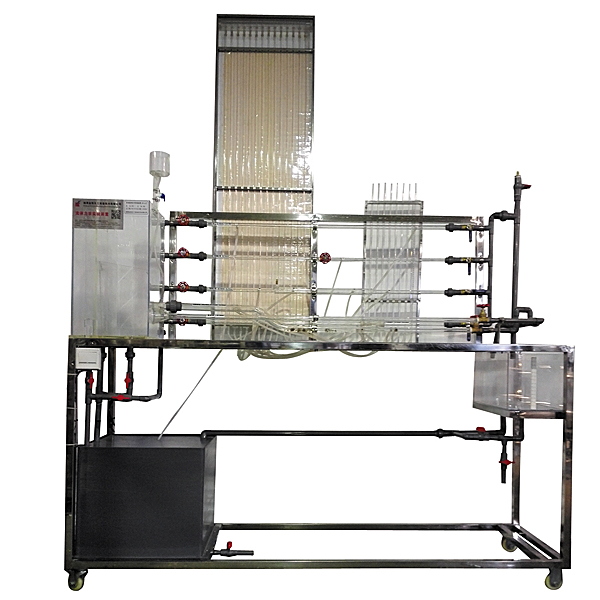

1、本試驗臺為新型流體力學綜合試驗臺, 構造小巧,布置合理，一臺多用。

2、試驗水箱和管道應用厚壁優質透明有機玻璃管，實驗情況清晰，便利學生查看。

3、設備整體為自行式框體構造構造，并裝配備裝備裝備有禁錮腳，便利系統的拆卸檢修和搬運。

4、裝置設計可360度查看，完成全方位教學與實驗。

實驗目的：

1、適合于工程流體力學（水力學）教學實驗。

2、可做雷諾實驗、伯努利實驗、沿程阻力實驗、局部阻力實驗及文丘里流量計校核實驗。

主要配備裝備裝備：

雷諾實驗管、伯努利實驗管、沿程阻力管、局部阻力管、水泵、秒表、玻璃溫度（℃）（℃）（℃）計、測壓計、刻度標尺、文丘里流量計、實驗水箱、計量水箱、蓄水箱、指示液盒、不銹鋼框體構造。

技術功能數值：

1、運行環境：溫度（℃）（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz?？蛇B續實操。

2、雷諾管：長度1100mm、內徑Φ15mm，有機玻璃。

3、伯努利管：總長1100mm、內徑Φ20mm和Φ14mm，有機玻璃管制作，按兩點法求出各有改變點的動靜壓頭。

4、沿程阻力管：長1100mm、內徑Φ14mm，有機玻璃制作，兩測壓點間的距離：800mm。

5、局部阻力管：總長1100mm、內徑Φ14mm和Φ23mm，有機玻璃制作，上裝文丘里流量計、閘閥，可用來測量流體流經銅閘閥的前后壓差，以及對文丘里流量計實行校核。

6、實驗流量Q=0～18 L/min，畢托管實驗流速：100～200cm/s，最大靜壓水頭400mmH2O。

7、測壓計由22根直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺便利讀數，壓差計內的指示液為水，無毒、實操安全。

8、靜音環保型水泵：揚程：12m，流量：15L/min，功率（W）（W）（W）：120W。

9、計量槽：容積10L透明有機玻璃制作，帶計量刻度。

10、實驗水箱：有機玻璃制成，容積40L，上裝指示液盒，指示液為紅墨水。

11、蓄水箱：容積約100L，PVC板焊制而成。

12、實驗所用的流體-水為全循環使用設計，充分節約水資源。

流體力學綜合實驗裝置,平口鉗測繪技術實驗裝置

功能：
1、機構組裝實驗；
2、機構零件尺寸測量實驗；
3、機構裝配圖測測測繪制作作作實驗；
4、機構零件圖測測測繪制作作作實驗；
設備功能數值
1、設備材料：鋁制精制，應用數控機床精加工并經陽極氧化工序技藝制作（不接受翻砂粗制工序技藝），各個零件均需裝到鋁制測繪箱內，內置緩沖嵌入式材料格擋；
2、為便利安全測繪箱子尺寸：約365×265×120mm
3、詳細配備裝備裝備：
固定鉗口、活動鉗口、絲杠、 絲杠螺母、標準件。
職業技能綜合含有概括實驗虛擬擬真系統：
系統內模型可實行360°旋轉、放大、縮小、平移，設定有通用互動按鈕：返回、首頁、幫助。全部虛擬擬真任務過程有提醒，在實行完一項任務后系統自動打鉤。工量具庫上方設定有實驗任務
1、基礎立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提醒任務）—搭建模型（拖拽工量具庫中的模型到三投影面體系中，并自動顯現投影，選用錯誤時有提醒）—改變姿態（經過點擊上下左右箭頭改變）—選用投影（進入答題界面，在6項中選用此時完成的三維（3D）（3D）（3D）投影圖）
B、截切立體：實驗步驟分為實驗任務（文字提醒任務）—搭建模型（拖拽工量具庫中的模型到三投影面體系中，并自動顯現投影）—標注投影情況（為三維（3D）（3D）（3D）投影圖標定，在14處空白欄中選用相應的標注符文號）
C、相貫立體：實驗步驟分為實驗任務（文字提醒任務）—挖孔（選用隨意挖孔模型，此時將可在XYZ空間坐標中選用隨意面，模型同時變換，并出現一個坐標滑塊，按照滑塊位移大小，模型出現對應程度的剖切面）—孔徑改變（選用1-4孔徑）—后方通孔—選用投影（進入答題界面，在8項中選用此時完成的三維（3D）（3D）（3D）投影圖）
2、集合體
A、集合體拼接組裝：實驗步驟分為實驗任務（文字提醒任務）—選用集合體模型（可選8種模型）—拼接組裝集合體（按照選用的模型挑選工量具庫模型并拖拽集合）—剖切集合體（可在XYZ空間坐標中選用隨意面，模型同時變換，并出現一個坐標滑塊，按照滑塊位移大小，模型出現對應程度的剖切面）—選用側面投影（進入答題界面，按照已知正面、水平投影圖，在3項中選用正確的側面投影圖）
B、集合體讀圖：實驗步驟分為實驗任務（文字提醒任務）—選用集合體剖視圖（可選8種圖）—組建集合體模型（按照選用的模型挑選工量具庫模型并拖拽集合）—剖切集合體（可在XYZ空間坐標中選用隨意面，模型同時變換，并出現一個坐標滑塊，按照滑塊位移大小，模型出現對應程度的剖切面）—選用左視圖（進入答題界面，按照已知主視圖、俯視圖，在3項中選用正確的左視圖）
