一、實訓項目：
1、建筑智能安防布線的實施
2、周邊防范系統安裝、接線與調試
3、網絡視頻監控系統安裝、接線與調試
4、巡更系統安裝與調試
5、DDC照明系統安裝、接線、編程與調試
6、對講及室內安防系統安裝、接線和調試
7、門禁系統安裝、接線和調試
8、停車場管理系統安裝、接線和調試
9、消防系統（火災報警聯動、消防廣播）實訓安裝、接線和調試
10、綜合布線系統（網線、光纖、電話線）實訓安裝、接線和調試
11、智能建筑環境監控系統的接線、編程和調試
12、智能建筑環境監控系統APP應用軟件編程調試
13、建筑智能化系統運行與維護

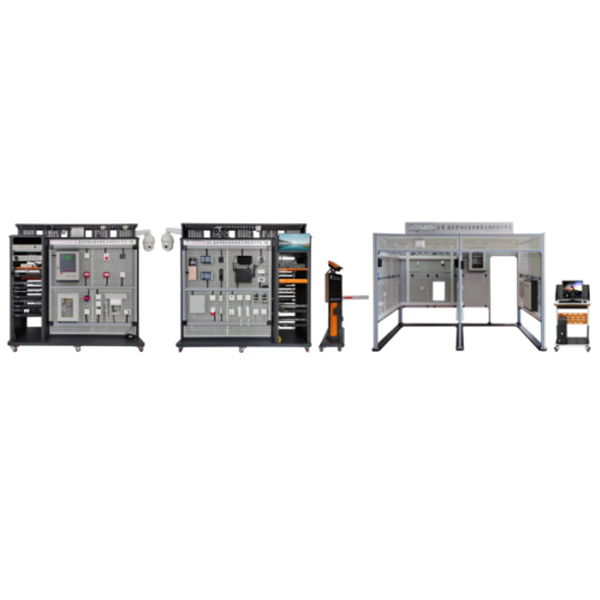

二、產品概述：
1、本平臺是根據職業院校、職業教育培訓機構的教學、培訓及考核需求研制的，系統根據智能樓宇工程中建筑智能化系統的特點，針對網絡視頻監控、防盜報警、巡更、智能照明控制、建筑環境監控、對講門禁及室內安防、指紋門禁、消防報警聯動、停車場管理、綜合布線等系統的安裝、布線與調試進行設計，強化學生對建筑智能化系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合建筑智能化工程技術、建筑電氣工程技術、建筑設備工程技術相關專業的教學和培訓。
2、平臺以建筑雙房間模型為結構基礎，包括智能大樓（小區）、管理中心和多功能工程機架三部分。系統可進行網絡視頻監控、防盜報警、巡更、智能照明控制、建筑環境監控、對講門禁及室內安防、消防報警聯動、指紋門禁、停車場管理、綜合布線等項目的訓練，可檢驗學生的團隊協作能力、計劃組織能力、建筑智能化設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
三、產品特點：
1、實操性強：依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過“做中學”，真正提高學生的動手技能和職業能力。
2、適用面廣：基于建筑智能化的網絡視頻監控系統、防盜報警系統、巡更系統、DDC照明控制系統、建筑環境監控系統的工作過程進行設計，可滿足實訓教學、工程訓練及職業技能競賽的需要。
3、模塊化設計：由多種系統部件組成，既可將各系統作為獨立的模塊進行訓練，也可將各系統組成綜合的建筑智能化系統進行訓練。
4、綜合性強：培養學生的識圖能力、常用工具和量具的選擇及使用、材料選型和器件安裝與運行、質量檢驗等綜合能力。
5、可靠性高:為了保證本產品實訓教學效果及確保產品質量穩定可靠，要求投標時提供省級及以上部門出具的產品檢測報告，帶原件備查。
6、規范性高：為了防止出現“三無產品”，交貨時提供設備制造廠商名稱、商標及出廠合格證等。
四、主要技術性能：
1、輸入電源：單相三線220V±10%，50Hz。
2、工作環境：溫度-10℃～40℃，相對濕度≤85%（25℃），海拔＜4000m。
3、裝置容量：≤1.6kVA。
4、建筑雙房間模型外型尺寸：3240×1710×2360mm。多功能工程機架外形尺寸：2190×760×2130mm。
5、安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準。
五、系統結構與組成：
1、產品結構由建筑雙房間模型和多功能工程機架兩部分組成。
2、建筑雙房間模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑雙房間模型分為智能大樓（小區）和管理中心兩部分，安保區域設有單元門和單戶窗，實現智能小區的設備安裝、智能大樓的設備安裝等工程訓練。
3、管理中心實現智能大樓（小區）的集中監控和管理，安裝有智能照明控制箱等典型管理設備。
4、在智能大樓（小區）內安裝典型探測器（煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁等）、巡更點、紅外對射，安保區域的房間窗戶裝有幕簾探測器，實現室內安防與周邊防范功能。
5、能區域之間采用工程橋架實現系統連接。系統中的各模塊即可單獨調試、運行，通過接線和配置，也可進行聯動實訓。
6、件的安裝方式與實際工程一致，通過自攻螺絲與工程塑料卡件的配合使用，一名學生即可單獨完成器件的安裝；布線方式通過線槽或線管布線。
7、建筑雙房間模型的智能大樓、管理中心各區域內，安裝建筑環境監控系統，系統包括無線終端、各種無線傳感器、執行器件、液晶顯示模塊，可檢測溫度、濕度、光照度、一氧化碳、PM2.5、氧氣、人體紅外、大氣壓強、聲音分貝等數據，配有建筑環境監控軟件，可在無線終端上實時顯示建筑環境的監測數據，也可對風扇、燈光等設備進行控制。系統具有智能控制功能，可根據傳感器的監測數據自動控制風扇或燈光等設備。
8、建筑智能化系統安裝與調試實訓平臺采用工程安裝機柜和雙面網孔式安裝墻連體設計，上面安裝有對講門禁及室內安防、消防報警聯動、綜合布線等系統設備。
六、基本配置：
（一）基本規格
一）建筑雙房間模型：
由鋁合金型材框架和安裝布線網孔板組成，3240mm×1710mm×2360mm（長×寬×高），分為智能大樓（小區）、管理中心，器件采用自攻螺絲和工程塑料卡件配合安裝。
二）鋁型材電腦桌：
鋁型材電腦桌：外形尺寸625×600×1045mm。立柱采用3060鋁型材，底盤框架采用3030鋁型材設計，簡潔大方，外形美觀。立柱前面用一體成型的L型冷軋鋼支撐架加固，保證整體強度安全可靠。桌面采用12mm厚的實心抗貝特復合板材，邊緣倒圓，防火防水防靜電、耐腐蝕。配鍵盤抽屜，鍵盤抽屜底部配可旋轉收縮的鼠標托盤，鍵盤抽屜上面有放置筆的凹槽，功能齊全，采用靜音導軌，堅固可靠，推拉順暢。配四只1.5寸帶剎車萬向腳輪，移動方便。桌面板后面和底板后面帶防護板，防止電腦顯示器和主機掉落。
三）鋼木方椅：
1、外形尺寸：395×470×850mm。
2、框架采用1.5mm厚的優質方鋼管和優質冷軋鋼板焊接而成，堅固耐用。
3、采用鈑金圓弧壓邊包邊木面板工藝，造型獨特，防止傷手，防護椅面。
4、框架表面全自動脫脂、靜電噴塑處理，防銹性能好，環保健康。
5、凳面采用18mm厚的高密度復合板材，表面和邊緣高溫熱壓防火PVC，安全環保。
6、靠背自然向后傾斜8°角，采用一體彎管工藝，圓弧過渡，符合人體工程學要求，坐姿舒適。
7、凳腳安裝高分子樹脂腳套，防滑耐磨損，保護地面。
四）鋼木方凳
1、外形尺寸：360×260×450mm。
2、凳框采用1.1mm厚的優質方鋼管和優質冷軋鋼板焊接而成，堅固耐用。
3、采用鈑金圓弧壓邊包邊木面板工藝，造型獨特，防止傷手，防護凳面。
4、凳框表面全自動脫脂、靜電噴塑處理，防銹性能好，環保健康。
5、凳面采用18mm厚的高密度復合板材，表面和邊緣高溫熱壓防火PVC，安全環保。
6、凳腳安裝高分子樹脂腳套，防滑耐磨損，保護地面。
五）1200操作臺：
1、外形尺寸：1200×760×820mm。
2、桌架整體采用1.5mm厚50×50方鋼管焊接組裝而成，造型美觀大方，結實可靠。
3、表面全自動脫脂、雙面靜電噴塑處理，防銹性能好，環保健康。
4、桌面板采用43mm厚的高密度復合板材，尖角圓弧過渡處理，表面和邊緣高溫熱壓防火PVC，安全環保，堅固耐用。
5、配有兩個抽屜，配三節靜音導軌和優質鋁合金內挖拉手，造型美觀。
6、桌腳配有塑鋼緊固腳，防滑耐磨損，保護地面，調平工作臺面。
六）不銹鋼人字梯：臺階數4；地面到頂板距離92.5cm。
七）DDC照明控制箱：600×450×150mm。
八）工程塑料卡件：320個，20×10×11mm。
九）計算機1：
（用戶自備）參數配置兆芯KX-U6780，8G內存，256G固態硬盤，21.5英寸液晶顯示器，內裝32位操作系統，巡更系統軟件，LonMarker編程軟件，力控組態軟件，周界防范系統軟件。
十）計算機2：
（用戶自備）參數配置I7 12核CPU，16G內存，256G固態硬盤，2G獨立顯卡，23.8英寸液晶顯示器，Win10 64位操作系統，視頻監控軟件，門禁軟件。
十一）火災探測器功能試驗器：
（用戶自配）配有電子發煙功能，具有感煙探測器功能測試；配有槍頭電子加溫功能，具有感溫探測器功能測試。整套設備配有槍頭、連接桿、電池桿、加熱器、霧香液、注液器、充電器等，配套齊全。
（二）系統配置
一）大型報警主機：
主機可采用雙總線連接，每條總線長度能達到1.6KM。可通過更換總線驅動器，將主機防區容量從8防區擴展到248路。采用手動撥碼方式設置防區地址擴充模塊。鎖式防區功能，讓用戶開門的同時，就可完成自動撤防。在總線上可連接3防區和6防區鍵盤，使一臺主機可連接管理728個防區。硬件和報警管理軟件都是自行研發，內部協議得到最大的開放與交換，在產品兼容性上最強。
二）六防區報警主機：
6個可編程防區 3個本地輸出鍵盤編程 6組密碼 支持無線防區。
三）液晶鍵盤：
控制鍵盤，配套大型報警主機使用。
四）多路總線驅動器：
電流：待機或報警時為64毫安-小時，輸出電源總線=200毫安；數據總線=75毫安。
五）RS232打印機接口模塊：
RS-232/USB連接：RJ-16數據總線，透明外殼，診斷發光二極管(LED)，用于地址和總線編程的DIP撥碼開關，最大電流：55mA（額定），60mA（啟用LED時）操作電壓：8VDC至14VDC。
六）智能球型攝像機：
彩色一體化機芯，水平旋轉范圍360度無限制轉動屏幕菜單，花樣掃描功能，采用功能完善的高性能數字DSP設計，性能穩定，一體化設計，結構緊湊，可靠性高，精密電機驅動，無級變速，每周細化為三百萬步，運行平穩、無抖動、控制靈敏，采用網路控制。
七）紅外筒型網絡攝像機：
1、像素：>PAL:542（H）×582（V）；
2、背光補償：開啟/關閉（可選）；
3、伽瑪校正：>0.45；
4、成像器件：1/3 SONY Super HAD CCD；
5、信號制式：PAL/NTSC；
6、電源：POE供電或DC12V+/-1V。
八）紅外陣列半球網絡攝像機：
1、像素：>PAL:542（H）×582（V）；
2、背光補償：開啟/關閉（可選）；
3、伽瑪校正：>0.45；
4、成像器件：1/3 SONY Super HAD CCD；
5、信號制式：PAL/NTSC；
6、電源：POE供電或DC12V+/-1V。
九）智能變焦筒形網絡攝像機：
采用最新DSP數字信號處理技術高靈敏度，抑制光暈能力強和高信噪比紅外照射距離20-30M，解信噪比≥50，伽碼特性r=0.45，角度60°，紅外燈波長30 unit 840nM，防水等級IP65，壽命20000小時，電源POE供電或DC12V+/-1V。
十）硬盤：
3.5英寸，3TB容量，SATA 6 Gb/s接口，緩存64MB，轉速5400～7200智能調節。
十一）攝像機支架：筒機/槍機支架（白）。
十二）液晶監視器：
1、19寸，背光類型LED背光。
2、點距0.248mm×0.248mm。
3、最大分辨率1920×1080P。
4、亮度250cd/m²。
5、響應時間3.7ms。
6、色彩16.7M。
7、可視角度水平170°，垂直160º。
十三）NVR硬盤錄像機：
8路視頻輸入；1路視頻輸出；支持定時錄像、手動錄像、移動檢測錄像、報警錄像和移動偵測錄像&報警錄像；提供硬盤錄像資料的備份與剪輯，支持OSD疊加、通道名疊加；本地錄像狀態顯示；本地報警（包括異常事件、移動偵測）聯動，支持人臉偵測、區域入侵偵測、越界偵測等報警時間表（布防/撤防）、報警聯動類型；通過“定制權限”可設置多個操作員，增加了對操作員安全管理的靈活性；云臺的左/右/上/下/手動/自動控制；鏡頭的光圈/變焦/聚焦控制。
十四）主動紅外對射報警器：雙束紅外對射；對射距離室外30米，室內90米。
十五）聲光報警器：
1、外殼：ABS/白色；
2、尺寸：122.2*72.8*43mm；
3、工作電壓：DC12V；
4、額定電流：280mA；
5、喇叭響度dB/1M:115；
6、燈罩顏色：紅色。
十六）DDC控制器：
1、工作電壓：DC24V。
2、工作電流：106mA。
3、網絡：協議LONTALK。
4、I/O數量：5個DI，5個DO。
5、數字輸出：5路數字輸出。50VAC/5A繼電器，具手/自動轉換開關。輸出為常開或常閉選擇。具LED指示燈輸出信號類型： DO 觸點容量250VAC/5A，具手/自動轉換開關，輸出為常開或常閉選擇。
十七）DDC控制器：
1、工作電壓：DC24V。
2、工作電流：25mA。
3、網絡：協議LONTALK。
4、具有時間表功能。
十八）U10 USB接口卡：113.2*22.4*18.2mm。
十九）照明燈具：AC220V，3W。
二十）巡更巡檢器：
規格133*60*29mm；重量105g；工作頻率2.4GHz-2.485GHz；存儲量4M FLASH一萬條數據(可擴展）；供電3.6V可充電離鋰電子電池。
二十一）通訊線：黑色軟線，帶USB插口。
二十二）充電器：配套巡檢器。
二十三）信息鈕：工程塑料封裝存儲芯片，具有防水防震，堅固耐用等功能，并內置不可修改的ID碼。可隱蔽安裝。
二十四）軟件：A1.0配套巡更巡檢器使用。
二十五）無線智能終端（WIFI）：
采用ARM處理器，主頻72MHz，至少64pin，51個IO口，256KB Flash 48KB RAM。終端具有I2C，UART、SPI、2路PWM、4路ADC、128×64 LCD接口，板載無線WiFi模塊，智能終端采用鋁合金殼體，工業標準安裝方式，尺寸128×99×42mm(不帶天線)。
二十六）溫度、濕度傳感器模塊：
1、溫度傳感器：量程-40～123°C，精度±0.5℃。
2、濕度傳感器：量程0～100 %RH，精度±4.5%RH。
3、采用塑料殼體，具有LED電源指示燈，工業標準安裝，尺寸111.5×62×30mm。
二十七）光照度傳感器模塊：
1、測量范圍：0～10000lux。
2、分辨率：1lux。
3、I2C總線協議。
4、模擬增益和數字輸出時間可編程控制。
5、1.25mm×1.75mm超小封裝，功耗≤0.75mW。
6、自動抑制50Hz/60Hz光照波動。
7、采用塑料殼體，具有LED電源指示燈，工業標準安裝，尺寸111.5×62×30mm。
二十八）CO傳感器模塊：
1、檢測范圍：0～500ppm。
2、分辨率：1ppm。
3、輸出方式：TTL232。
4、工作環境溫度：0～60℃。
5、工作環境濕度：10～90%RH。
6、采用塑料殼體，三電極電化學氣體傳感器，內置溫度補償，具有LED電源指示燈，工業標準安裝方式，尺寸111.5×62×30mm。
二十九）PM2.5傳感器模塊：
1、檢測范圍：≥0.03μm。
2、顆粒物測量范圍：0～500ug/m3。
3、相對誤差：≦±10%。
4、輸出方式：TTL232。
5、工作環境溫度：0～60℃。
6、工作環境濕度：10～90%RH。
7、大氣壓力：80kPa～100kPa。
8、采用塑料殼體，具有LED電源指示燈，工業標準安裝，尺寸111.5×62×30mm。
三十）人體紅外傳感器：
1、由透鏡、感光組件、感光電路組成，高低電平輸出，延遲時間5秒和封鎖時間。
2、感應范圍小于120度錐角，8米以內。
3、工作環境溫度：0～60℃。
4、工作環境濕度：10～90%RH。
5、采用塑料殼體，具有LED電源指示燈，工業標準安裝，尺寸111.5×62×30mm。
三十一）壓強傳感器：
1、檢測范圍：300hpa～1200hpa。
2、分辨率：1hpa。
3、工作環境溫度：0～60℃。
4、工作環境濕度：10～90%RH。
5、采用塑料殼體，具有LED電源指示燈，工業標準安裝，尺寸111.5×62×30mm。
三十二）聲音傳感器：
1、采用專業處理芯片，A計權，頻率范圍40Hz-8kHz。
2、檢測范圍：40dB～130dB。
3、分辨率：1 dB。
4、相對誤差：≦±10%。
5、輸出方式：RS232。
6、工作環境溫度：0～60℃。
7、工作環境濕度：10～90%RH。
8、采用塑料殼體，具有LED電源指示燈，工業標準安裝，尺寸111.5×62×30mm。
三十三）氧氣傳感器：
1、檢測范圍：0～25%。
2、分辨率：1%。
3、輸出方式：TTL232。
4、工作環境溫度：0～60℃。
5、工作環境濕度：10～90%RH。
6、采用塑料殼體，三電極電化學氣體傳感器，內置溫度補償,具有LED電源指示燈，工業標準安裝方式，尺寸111.5×62×30mm。
三十四）風扇及燈光控制模塊：
1、風扇：規格9×9cm，電壓DC12V。
2、燈光：LED射燈，電壓DC12V。
3、兩路繼電器輸出，帶光耦隔離。
4、采用塑料殼體，具有LED電源指示燈，工業標準安裝方式。
5、尺寸111.5×62×30mm。
三十五）平板電腦（Android）：
1、屏幕尺寸：≥7英寸。
2、屏幕分辨率：1024x600。
3、多點電容觸摸屏。
4、操作系統：Android 9.0。
5、存儲容量：16GB。
6、處理器：其他。
7、核心數量：四核。
8、處理器速度：1.3GHz。
9、系統內存：2GB。
三十六）網絡設備：
1、符合IEEE802.11g標準。
2、協議：802.11n。
3、速率：300M。
4、內置4個交換端口。
5、支持對系統、DHCP服務器、虛擬服務器、DMZ主機、防火墻、上網權限、靜態路由表、UPnP等進行管理。
三十七）建筑環境監控軟件：
1、軟件采用賬戶密碼登錄方式，用戶可在線注冊登陸。
2、軟件數據監控界面包括：監測名稱、監測實時數據、數據等級判斷（優、良、輕度污染、中度污染、重度污染、嚴重污染）。
3、軟件后臺管理界面包括：數據記錄、報警記錄、位置設置、位置信息等部分。
4、數據記錄包括：監測點傳感器名稱、監測點傳感器數據等功能。
5、報警記錄包括：報警傳感器名稱、傳感器數據、報警時間。
6、支持手機、平板等多種移動終端在線實時查看數據。
三十八）多功能工程機架：
2190×760×2130mm，配50×780mm安裝布線網孔板8塊，器件采用螺絲和膨脹尼龍配合安裝；網孔板側面連體設計有前后開放式工程安裝機柜，前部可安裝廣播功率放大器、廣播控制盤等設備，后面可安裝交換機、配線架、理線環等器件。
三十九）火災報警聯動系統：
包含火災報警控制器、智能光電感煙探測器、智能電子差定溫探測器、總線隔離器、編碼手報按鈕、編碼單輸入/單輸出模塊、編碼消火栓報警按鈕、火警訊響器、編碼器、模擬消防泵、模擬排煙閥、模擬卷簾門、揚聲器、廣播功率放大器、廣播控制盤、廣播通訊板等。
四十）對講門禁系統：
包含人臉識別門口機、觸摸屏室內機、管理中心機、數字交換機、管理軟件、支架等。
四十一）綜合布線系統：
包含信息模塊、RJ45配線架、110100配線架、8口網絡交換機、電話機、86底盒、網絡接口面板、光纖模塊、單口光纖面板、光纖配線架等。
四十二）光纖熔接機：
1、適用光纖：SM(G.652&G.657)、MM(G.651)、DS(G.653)、NZDS(G.655)以及自定義光纖類型。
2、接續損耗：0.02dB(SM)、0.01dB(MM) 0.04dB(DS/NZDS)。
3、回波損耗：優于60dB。
4、典型接續時間：9秒。
5、典型加熱時間：26 秒 (加熱時間可設定，加熱溫度可調整）。
6、光纖直徑：包層直徑80~150μm，涂覆層直徑100~1000μm。
7、切割長度：涂覆層250μm以下：8~16mm；涂覆層250~1000μm ：16mm。
四十三）消防控制箱：DC24V/2A、24V繼電器。
四十四）停車場管理系統：自動道閘、防砸雷達、車牌識別攝像機、LED顯示屏、管理軟件。
四十五）指紋門禁系統：門禁控制器、指紋門禁機、讀卡器、門磁、電磁鎖、開門按鈕。
（三）耗材類
23芯線、16芯線、屏蔽雙絞線、網線、水晶頭等。
（四）工具類
剪刀、烙鐵、剝線鉗、螺絲刀、單對打線鉗、5對打線鉗、尖嘴鉗、斜口鉗、焊錫絲、萬用表、內六角扳手、三角套筒等。
七、詳細配置清單：
|
一、基本配置 |
|
序號 |
設備名稱 |
說明 |
單位 |
數量 |
備注 |
|
1. |
鋁合金型材框架及網孔板 |
3240mm×1710mm×2360mm（長×寬×高） |
套 |
1 |
|
|
2. |
鋁型材電腦桌 |
外形尺寸625×600×1045mm |
套 |
1 |
|
|
3. |
鋼木方椅 |
395×470×850mm |
張 |
1 |
|
|
4. |
鋼木方凳 |
360×260×450mm |
張 |
40 |
|
|
5. |
操作臺 |
1200×760×820mm |
套 |
1 |
|
|
6. |
不銹鋼人字梯 |
臺階數4 |
個 |
1 |
|
|
7. |
DDC照明控制箱 |
600×450×150mm |
套 |
1 |
|
|
8. |
工程塑料卡件 |
配套 |
個 |
320 |
|
|
9. |
計算機 |
I7 12核CPU，16G內存，256G固態硬盤，2G獨立顯卡，23.8英寸液晶顯示器，Win10 64位操作系統 |
臺 |
2 |
用戶自備 |
|
10. |
火災探測器功能試驗器 |
配有槍頭、連接桿、電池桿、加熱器、霧香液、注液器、充電器等 |
套 |
1 |
用戶自備 |
|
二、系統配置 |
|
序號 |
設備名稱 |
說明 |
單位 |
數量 |
備注 |
|
1. |
大型報警主機 |
主機防區容量從8防區擴展到248路 |
臺 |
1 |
|
|
2. |
六防區報警主機 |
6防區 |
臺 |
1 |
|
|
3. |
液晶鍵盤 |
液晶鍵盤 |
個 |
1 |
|
|
4. |
多路總線驅動器 |
雙路總線驅動器 |
個 |
1 |
|
|
5. |
RS232打印機接口模塊 |
接口模塊 |
個 |
1 |
|
|
6. |
智能球型攝像機 |
1080P |
個 |
1 |
|
|
7. |
紅外筒型網絡攝像機 |
1080P |
個 |
1 |
|
|
8. |
紅外陣列半球網絡攝像機 |
1080P |
個 |
1 |
|
|
9. |
智能變焦筒形網絡攝像機 |
1080P |
個 |
1 |
|
|
10. |
硬盤 |
3T |
個 |
1 |
|
|
11. |
球機支架 |
鋁合金壁掛 |
個 |
1 |
|
|
12. |
攝像機支架 |
鋁合金 |
個 |
2 |
|
|
13. |
液晶監視器 |
19寸 |
臺 |
1 |
|
|
14. |
NVR硬盤錄像機 |
8路（機架式） |
臺 |
1 |
|
|
15. |
主動紅外對射報警器 |
30米 |
對 |
1 |
|
|
16. |
聲光報警器 |
|
個 |
1 |
|
|
17. |
機架式POE交換機 |
24口POE |
臺 |
1 |
|
|
18. |
DDC控制器 |
5個DI，5個DO |
臺 |
1 |
|
|
19. |
DDC控制器 |
時間表功能 |
臺 |
1 |
|
|
20. |
網關 |
BACnet |
個 |
1 |
|
|
21. |
照明燈具 |
定制 |
套 |
1 |
|
|
22. |
巡更巡檢器 |
|
個 |
1 |
|
|
23. |
通訊線 |
|
個 |
1 |
|
|
24. |
充電器 |
|
個 |
1 |
|
|
25. |
信息鈕 |
地址鈕 |
個 |
10 |
|
|
26. |
軟件 |
巡更軟件 |
套 |
1 |
|
|
27. |
無線智能終端（WIFI） |
采用ARM處理器，主頻72MHz，至少64pin，51個IO口，256KB Flash 48KB RAM。終端具有I2C，UART、SPI、2路PWM、4路ADC、128×64 LCD接口，板載無線WiFi模塊，智能終端采用鋁合金殼體，工業標準安裝方式，尺寸128×99×42mm(不帶天線)。 |
臺 |
1 |
|
|
28. |
溫度傳感器模塊 |
|
個 |
1 |
|
|
29. |
濕度傳感器模塊 |
|
個 |
1 |
|
|
30. |
光照度傳感器模塊 |
|
個 |
1 |
|
|
31. |
CO傳感器模塊 |
|
個 |
1 |
|
|
32. |
PM2.5傳感器模塊 |
|
個 |
1 |
|
|
33. |
人體紅外傳感器 |
|
個 |
1 |
|
|
34. |
壓強傳感器 |
|
個 |
1 |
|
|
35. |
聲音傳感器 |
|
個 |
1 |
|
|
36. |
氧氣傳感器 |
|
個 |
1 |
|
|
37. |
風扇及燈光控制模塊 |
|
套 |
1 |
|
|
38. |
平板電腦（Android） |
|
臺 |
1 |
|
|
39. |
網絡設備 |
|
個 |
1 |
|
|
40. |
建筑環境監控軟件 |
|
套 |
1 |
|
|
41. |
多功能工程機架 |
2190×760×2130mm，配50×780mm安裝布線網孔板8塊 |
套 |
1 |
|
|
火災報警系統 |
|
序號 |
設備名稱 |
說明 |
單位 |
數量 |
備注 |
|
1. |
火災報警控制器 |
64點聯動型 |
臺 |
1 |
|
|
2. |
智能光電感煙探測器 |
點型感煙 |
個 |
1 |
|
|
3. |
智能電子差定溫探測器 |
點型感溫 |
個 |
1 |
|
|
4. |
總線隔離器 |
|
個 |
1 |
|
|
5. |
編碼手報按鈕 |
|
個 |
1 |
|
|
6. |
編碼單輸入/單輸出模塊 |
|
個 |
1 |
|
|
7. |
輸入模塊 |
|
個 |
1 |
|
|
8. |
編碼消火栓報警按鈕 |
|
個 |
1 |
|
|
9. |
火警訊響器 |
|
個 |
1 |
|
|
10. |
編碼器 |
|
個 |
1 |
|
|
11. |
模擬消防泵 |
|
套 |
1 |
|
|
12. |
模擬排煙閥 |
|
套 |
1 |
|
|
13. |
模擬卷簾門 |
|
套 |
1 |
|
|
14. |
揚聲器 |
|
個 |
1 |
|
|
15. |
廣播功率放大器 |
|
個 |
1 |
|
|
16. |
廣播控制盤 |
|
個 |
1 |
|
|
17. |
廣播通訊板 |
|
個 |
1 |
|
|
18. |
廣播切換模塊 |
|
個 |
1 |
|
|
19. |
消防控制箱 |
DC24V/2A、24V繼電器 |
套 |
1 |
|
|
對講門禁系統 |
|
序號 |
設備名稱 |
說明 |
單位 |
數量 |
備注 |
|
1. |
人臉識別門口機 |
7寸IP |
臺 |
1 |
|
|
2. |
觸摸屏室內機 |
7寸觸摸款 |
個 |
2 |
|
|
3. |
管理中心機 |
7寸IP |
個 |
1 |
|
|
4. |
數字交換機 |
|
個 |
1 |
|
|
5. |
管理軟件 |
|
套 |
1 |
|
|
6. |
支架 |
|
個 |
2 |
|
|
7. |
電源箱 |
|
個 |
1 |
|
|
8. |
IC卡寫卡器 |
|
只 |
1 |
|
|
9. |
人臉采集攝像頭 |
|
個 |
1 |
|
|
10. |
IC卡 |
|
張 |
20 |
|
|
綜合布線系統 |
|
序號 |
設備名稱 |
說明 |
單位 |
數量 |
備注 |
|
1. |
信息模塊 |
|
個 |
10 |
|
|
2. |
電話模塊 |
|
個 |
10 |
|
|
3. |
RJ45配線架 |
24口 |
套 |
1 |
|
|
4. |
110型100對配線架 |
100對 |
套 |
1 |
|
|
5. |
24口網絡交換機（機架） |
24口機架 |
臺 |
1 |
|
|
6. |
電話機 |
|
個 |
2 |
|
|
7. |
程控交換機 |
|
臺 |
1 |
|
|
8. |
86底盒 |
|
個 |
10 |
|
|
9. |
網絡接口面板 |
雙孔 |
個 |
10 |
|
|
10. |
光纖模塊 |
|
個 |
5 |
|
|
11. |
單口光纖面板 |
|
個 |
5 |
|
|
12. |
光纖配線架 |
機架式 |
臺 |
1 |
|
|
13. |
光纖熔接機 |
|
臺 |
1 |
|
|
停車場管理系統 |
|
序號 |
設備名稱 |
說明 |
單位 |
數量 |
備注 |
|
1. |
自動道閘 |
|
臺 |
1 |
|
|
2. |
防砸雷達 |
|
只 |
1 |
|
|
3. |
車牌識別一體機 |
|
套 |
2 |
|
|
4. |
LED顯示屏 |
配套 |
套 |
1 |
|
|
5. |
出口終端 |
|
套 |
1 |
|
|
6. |
管理軟件 |
|
套 |
1 |
|
|
指紋門禁系統 |
|
序號 |
設備名稱 |
說明 |
單位 |
數量 |
備注 |
|
7. |
門禁控制器 |
IP雙門 |
臺 |
1 |
|
|
1. |
指紋門禁機 |
|
臺 |
1 |
|
|
2. |
讀卡器 |
|
只 |
1 |
|
|
3. |
門磁 |
|
個 |
2 |
|
|
4. |
電磁鎖 |
|
個 |
2 |
|
|
5. |
開門按鈕 |
|
個 |
2 |
|
|
6. |
門禁電源 |
|
個 |
1 |
|
|
7. |
門禁管理軟件 |
|
套 |
1 |
|
|
耗材類 |
|
序號 |
設備名稱 |
說明 |
單位 |
數量 |
備注 |
|
1 |
23芯線、16芯線、屏蔽雙絞線、網線、水晶頭 |
|
批 |
1 |
|
|
工具類 |
|
序號 |
設備名稱 |
說明 |
單位 |
數量 |
備注 |
|
1 |
剪刀、烙鐵、剝線鉗、螺絲刀、單對打線鉗、5對打線鉗、尖嘴鉗、斜口鉗、焊錫絲、萬用表、內六角扳手、三角套筒 |
|
批 |
1 |
|
常見問題：
1、如果我要購買建筑智能化系統安裝與調試實訓平臺,建筑智能化系統安裝實訓平臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的建筑智能化系統安裝與調試實訓平臺,建筑智能化系統安裝實訓平臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開建筑智能化系統安裝與調試實訓平臺,建筑智能化系統安裝實訓平臺的發票，您需要提供開票資料。
3、你們的建筑智能化系統安裝與調試實訓平臺,建筑智能化系統安裝實訓平臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
本文來自網絡，圖片為參考圖片，不代表本站立場，轉載請注明出處：建筑智能化系統安裝與調試實訓平臺,建筑智能化系統安裝實訓平臺
