透明液壓傳動演示系統
透明液壓傳動演示系統,透明液壓傳動實訓裝置調速齒輪泵和調速閥組成的復合調速回路。流量閥短接的速度換接回路。咨詢熱線13122891392 ...
中人教儀廠是專業生產透明液壓傳動演示系統，透明液壓傳動實訓裝置及配件的廠家,生產的透明液壓傳動演示系統，透明液壓傳動實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p> 常見問題： 1、如果我要購買透明液壓傳動演示系統、透明液壓傳動實訓裝置，是否有安裝、培訓服務呢？ 答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。 2、你們的透明液壓傳動演示系統、透明液壓傳動實訓裝置是否能開增值稅專用發票？ 答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開透明液壓傳動演示系統、透明液壓傳動實訓裝置的發票，您需要提供開票資料。 3、你們的產品都是自己生產的嗎？都有什么產品資質？ 答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
本文關鍵詞：透明液壓傳動演示系統

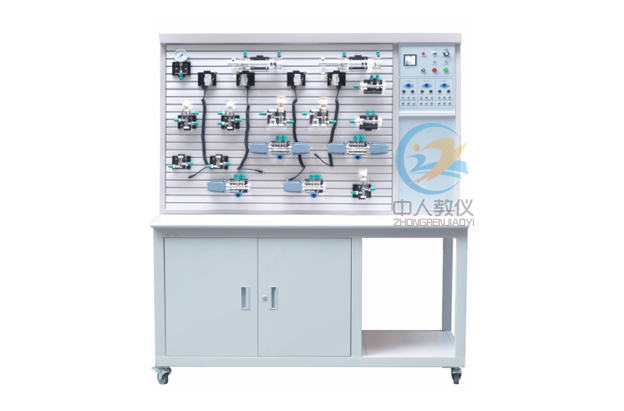

ZRYY-TYC透明液壓傳動演示系統
一、主要技術參數
1、電源：AC220V 50Hz
2、直流電源：輸入AC220V 輸出DC24V/2A
3、液壓實驗油泵電機功率：250W 配有專用的穩壓直流電機調速器，調速范圍：0－1700r/min
4、實驗工作時離液壓實驗臺1.5m遠處噪聲≤58dB。
5、實驗油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）
6、電磁換向閥：AC24V 吸力30N
7、實驗臺外型尺寸：1330mm×650mm×1750mm
二、主要特點
1、透明液壓傳動實訓裝置主要由實驗桌、實驗臺、液壓元件和電器控制器件等組件組成。
2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。
3、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實驗元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、實驗控制單元采用獨立的繼電器控制單元進行電氣控制。
三、液壓基本實驗的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
四、透明液壓配置清單
序號
名 稱
型 號
數量
備注
1
實驗桌
1張
2
實驗臺
1臺
3
繼電器控制模塊
1塊
4
雙作用油缸（帶行程撞塊）
透明元件
2只
5
二位二通電磁換向閥
透明元件
1只
6
二位四通電磁換向閥
透明元件
2只
7
三位四通電磁換向閥（O型）
透明元件
1只
8
三位四通電磁換向閥（H型）
透明元件
1只
9
三位四通電磁換向閥（M型）
透明元件
1只
10
彈簧回位油缸
透明元件
1只
11
增壓油缸
透明元件
1只
12
輔助油箱
透明元件
1只
13
單向閥
透明元件
2只
14
液控單向閥
透明元件
2只
15
溢流閥（直動式）
透明元件
2只
16
溢流閥（先導式）
透明元件
1只
17
節流閥（直動式）
透明元件
1只
18
調速閥
透明元件
2只
19
順序閥
透明元件
2只
20
減壓閥
透明元件
1只
21
二位四通行程換向閥
透明元件
1只
22
三位五通手動換向閥
透明元件
1只
23
壓力繼電器
透明元件
1只
24
壓力表
透明元件
3只
25
三通接頭
透明元件
7只
26
四通接頭
透明元件
3只
27
行程開關（常開）
2只
28
行程開關（常閉）
2只
29
透明液壓皮管
20米
30
油盤
1只
31
油箱
1只
32
機泵組
1套
33
L-HL46號液壓油
5kg
34
電磁閥通用連接線
3條
35
壓力繼電器插頭線
1條
36
螺絲刀6×100（一字、十字）
各1把
37
剪刀
1把
38
活動板手
1把
39
尖嘴鉗
1把
40
內六角扳手M5
1把
41
內六角扳手M6
1把
42
內卡簧鉗
1把
43
外卡簧鉗
1把
44
快速油接頭
5只
45
透明液壓使用說明書
1冊
