電液比例與電液伺服分析與測試實訓裝置
電液比例與電液伺服分析與測試實訓裝置,電液比例實驗臺選用高性價比計算機，標準DAQ數據采集卡，高性能傳感器，高效的專業測控軟件組成“虛擬儀器”測控系統。咨詢熱線131228193 ...
訂購熱線：021-66581511
中人教儀廠是專業生產電液比例與電液伺服分析與測試實訓裝置，電液比例實驗臺及配件的廠家,生產的電液比例與電液伺服分析與測試實訓裝置，電液比例實驗臺品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?。
本文關鍵詞：電液比例與電液伺服分析與測試實訓裝置
ZRSF-QG電液比例與電液伺服分析與測試實訓裝置

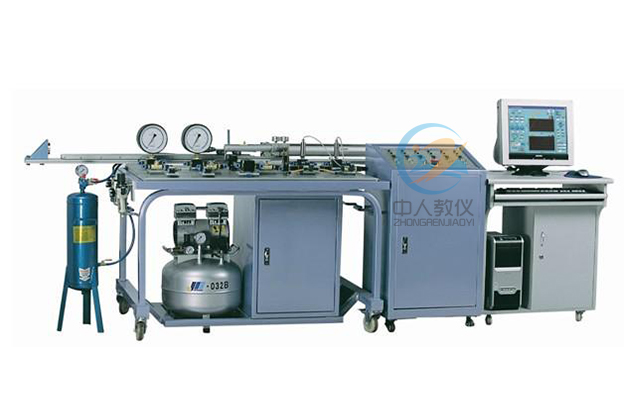

電液比例實驗臺由操作臺.泵站.電腦桌組成。采用“虛以儀器”技術，運用虛以儀器測控和多種控制方式的新一代液壓產品，能可靠完成電液伺服和電液比例系統的閉環控制.電液伺服閥和電液比例閥的性能測試，以及液壓元件性能測試。是液壓學科中必備的產品。
一、實驗臺特點
1.采用移動式液壓泵站，雙泵供油，蓄能器穩壓，壓差反饋恒壓加載，高壓濾油器過濾，風冷卻器和電加熱控溫。2.選用高性價比計算機，標準DAQ數據采集卡，高性能傳感器，高效的專業測控軟件組成“虛擬儀器”測控系統。
3.突出“軟件就是儀器”的新概念，設計功能更豐富，具有更直觀友好軟面板的信號發生器和紋號分析儀等“虛擬儀器”代替昂貴的傳統儀器。
4.具有強大的數據采集與處理功能，可實時采集壓力、流量、位移、溫度等信號，并可方便的實現數據存儲、壓縮及顯示。
5.硬件，軟件均采取防干擾措施，保證系統運行安全可靠。
6.采用模塊化、標準化等開放式結構與技術，保證系統的可擴展性和可移植性。
7.操作臺面采用鑄鐵面板經精加工而成，平面安裝，保證實驗的穩定性及數據的精確性。
二、實驗內容
1.電液伺服閥的基本特性實驗；1）空載流量特性 2）負載流量特性
3）壓力增益特性 4）內部泄露特性
5）頻率特性
2.電液比例閥基本特性實驗；
1）穩態控制特性
2）穩態負載特性
3）階躍響應特性
4）頻率響應特性
3.電液比例流量閥實驗；
1）穩態控制特性實驗
2）穩態負載特性實驗
3）輸入電流階躍響應特性實驗
三、技術參數
定量葉片泵，型號YB1-10額定壓力6.3Mpa
排量10ml/r
轉速1450r/min
驅動功率2.2KW
定量葉片泵，型號YB1-6
排量6ml/r
轉速1450r/min
額定壓力6.3Mpa
驅動功率1.5KW
四、主要配置
| 液壓元件配置 | ||||
| 序號 | 名稱 | 型號 | 參數 | 數量 |
| 1 | 定量葉片泵 | YB1-10 |
P額=6.3MPa,q=10mL/r,n=1450r/min, N=2.2KW |
1 |
| 2 | 定量葉片泵 | YB1-6 |
P額=6.3MPa,q=6mL/r,n=1450r/min, N=1.5KW |
1 |
| 3 | 液壓缸 | 單桿雙作用缸 | D=40，d=28,L=150 | 1 |
| 4 | 液壓缸 | 雙桿雙作用缸 | D=40，d=28,L=150 | 1 |
| 5 | 溢流閥 | Y-25B | P額=6.3MPa,Q額=25L/min | 2 |
| 6 | 節流閥 | L-25B | P額=6.3MPa,Q額=25L/min | 1 |
| 7 | 電磁閥 | 22E2-25B | P額=6.3MPa,Q額=25L/min | 2 |
| 8 | 電磁閥 | 34E2-25B | P額=6.3MPa,Q額=25L/min | 1 |
| 9 | 電液伺服閥配伺服放大器 | QDY8-E20-200 |
P額=16MPa,Q額=20L/min， I額=200mA,電反饋式電液流量伺服閥 |
1 |
| 10 | 伺服油缸 | 定做（選） | D=50mm，d=28mm,L=60mm | 1 |
| 11 | 蓄能器 | NXQ1-1/10 | 容量1L，壓力10MPa | 1 |
| 12 | 高壓濾油器 | QVI-H40X5 |
壓力32MPa,流量40L/min， 過濾精度5υ |
1 |
| 13 | 回油過濾器 | RFB-63X10 |
壓力1.6MPa,流量63L/min， 過濾精度10υ |
1 |
| 14 | 風冷卻器 | 壓力1-4MPa,流量20L/min，功率65W | 1 | |
| 15 | 高壓球閥 | YJZQ-J15 | 壓力32MPa，通徑15mm | 1 |
| 16 | 單向閥 | I-25 | 壓力6.3MPa,流量25L/min | 1 |
| 17 | 電液比例方向閥配比例放大器 | 4WRE6E8-10B/24Z4/M |
最大流量65L/Min,重復精度＜=1%， 電磁鐵最大電流1.5A。 |
1 |
| 18 | 電液比例溢流閥配比例放大器 | DBETR-10B/80M | 最高設定壓力8MPa,最大流量3L/Min | 1 |
| 19 | 電液比例調速閥配比例放大器 | 2FRE6-20B/10QM | 最大流量10L/Min,最小壓差0.6~1MPa，壓降0.1~0.6MPa | 1 |
| 20 | 中泰數據采集卡 | PCI8335A | 輸入通道數：單端32路，雙端16路，最大采樣頻率250KHz,輸出通道數：單端4路 |
1 |
