物聯網無線傳感網教學實驗系統
物聯網無線傳感網教學實驗系統,物聯網實驗箱開放硬件設計、軟件設計、網絡協議棧等設計資源，提供關鍵技術、核心通信協議、設計原理圖及源代碼，引領學生對點、塊、全局系統的 ...
訂購熱線：021-66581511
中人教儀廠是專業生產物聯網無線傳感網教學實驗系統，物聯網實驗箱及配件的廠家,生產的物聯網無線傳感網教學實驗系統，物聯網實驗箱品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：物聯網無線傳感網教學實驗系統

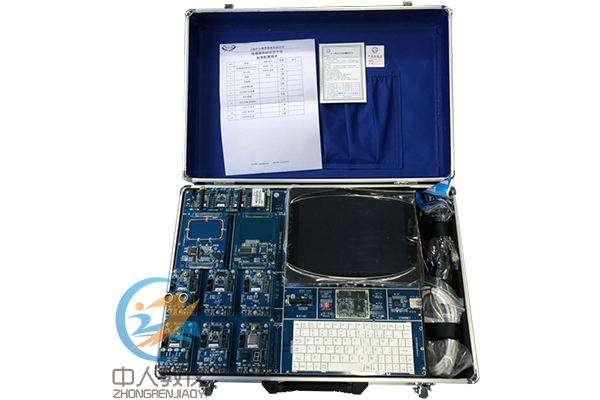

ZRWL-CK物聯網無線傳感網教學實驗系統
可完成實驗項目：Android實驗列表
| 實驗1 | 編譯Android源碼 | 實驗2 | 通過SD卡燒寫android |
| 實驗3 | 通過USB OTG燒寫android系統的指定文件 | 實驗4 | Android Hal解析 |
| 實驗5 | Android JNI解析 | 實驗6 | Android 設備驅動 |
| 實驗7 | 搭建 Android 系統應用程序開發環境 | 實驗8 | ADB&DDMS工具的使用 |
| 實驗9 | 安卓程序的建立、調試以及發布 | 實驗10 | UI界面的設計 |
| 實驗11 | 基礎控件的使用 | 實驗12 | 活動與意圖 |
| 實驗13 | 懸浮信息、對話框以及通知欄的提示 | 實驗14 | 線程 |
| 實驗15 | 服務 | 實驗17 | 內部存儲的文件操作 |
| 實驗17 | 數據庫 SQLite 編程 | 實驗18 | NDK編程 |
| 實驗19 | Socket 編程 | 實驗20 | 蜂鳴器控制實驗 |
| 實驗21 | 繼電器控制實驗 | 實驗22 | 跑馬燈控制實驗 |
| 實驗23 | 數碼管控制實驗 | 實驗24 | GPIO 跑馬燈控制實驗 |
| 實驗25 | LED 矩陣控制實驗 | 實驗26 | 直流電機控制實驗 |
| 實驗27 | 步進電機控制實驗 | 實驗28 | ADC旋鈕采集實驗 |
| 實驗29 | 光照傳感采集實驗 | 實驗30 | 溫度傳感采集實驗 |
| 實驗31 | 濕度傳感采集實驗 |
Linux實驗
| 實驗1 | 嵌入式 Linux 主機開發環境搭建 | 實驗2 | 交叉開發環境搭建 |
| 實驗3 | 嵌入式 Linux 系統燒寫 | 實驗4 | Linux 基礎操作 |
| 實驗5 | Linux Shell 編程 | 實驗6 | Linux GCC 編譯與交叉編譯 |
| 實驗7 | Linux Makefile 的編寫及使用 | 實驗8 | 嵌入式 Linux 多線程編程實驗 |
| 實驗9 | 嵌入式 Linux 網絡編程實驗 | 實驗10 | 嵌入式 Linux 內核移植 |
| 實驗11 | 嵌入式 Linux 文件系統移植 | 實驗12 | 嵌入式 Linux 定時器實驗 |
| 實驗13 | 嵌入式 Linux 串口通信 | 實驗14 | 嵌入式 Linux 驅動開發 |
ZigBee 基礎入門實驗
| 實驗1 | IAR使用實驗：新建工程項目 | 實驗2 | IAR使用實驗：工程設置 |
| 實驗3 | IAR使用實驗：編譯下載 | 實驗4 | IAR使用實驗：仿真調試 |
| 實驗5 | CC2530硬件原理介紹 | 實驗6 | CC2530啟動和SPI初始化 |
| 實驗7 | 輸入輸出I/O控制實驗 | 實驗8 | CC2530內部寄存器初始化 |
| 實驗9 | 定時器中斷實驗 | 實驗10 | 定時/計數器實驗 |
| 實驗11 | 外部中斷實驗 | 實驗12 | 片內溫度實驗 |
| 實驗13 | AD實驗 | 實驗14 | UART串口實驗 |
| 實驗15 | 看門狗實驗 | 實驗17 | 睡眠定時器實驗 |
ZigBee 組網實驗
| 實驗1 | ZigBee信道設置實驗 | 實驗2 | ZigBee局域網ID設置實驗 |
| 實驗3 | ZigBee物理層組包實驗 | 實驗4 | ZigBee接收和地址譯碼實驗 |
| 實驗5 | ZigBee應答ACK幀實驗 | 實驗6 | ZigBee建立網絡實驗 |
| 實驗7 | ZigBee節點加入網絡實驗 | 實驗8 | ZigBee自組織網絡實驗 |
| 實驗9 | ZigBee網絡拓撲實驗 | 實驗10 | ZigBee網絡監控實驗 |
| 實驗11 | ZigBee實時數據采集 | 實驗12 | ZigBee串口連接實驗 |
| 實驗13 | Z-Stack點對點通訊實驗 | 實驗14 | Z-Stack樹狀網通訊實驗 |
| 實驗15 | Z-Stack星狀網通訊實驗 | 實驗16 | Z-Stack MESH結構通訊實驗 |
藍牙4.0組網實驗
| 實驗1 | Bluetooth配置組網實驗 | 實驗2 | 基于Bluetooth的傳感器網絡實驗 |
| 實驗3 | 藍牙設備與手機（PC機）連接實驗 | 實驗4 | 無線通訊模塊之WiFi通信實驗 |
Wifi組網實驗
| 實驗1 | 基于WiFi的配置組網(網絡方式)實驗 | 實驗2 | 基于WiFi的傳感網實驗 |
| 實驗3 | 基于WiFi的配置組網(AT命令方式)實驗 |
IPv6組網實驗
| 實驗1 | 基于IPv6模塊的單播與多播通信實驗 | 實驗2 | 遠程顯示IPv6模塊傳感器信息實驗 |
| 實驗3 | IPv6模塊與PC機的UDP通訊實驗 | 實驗4 | 基于IPv6模塊的傳感器數據曲線繪制實驗 |
產品介紹
物聯網技術是在傳統互聯網技術基礎上拓展及延伸的，由于其應用領域極其廣泛，幾乎涉及各行各業，因而為了滿足行業對專業人才的需要，越來越多的高校申請了物聯網工程專業，在教學計劃中安排了物聯網技術類課程，為了滿足學校教學的需要，中人公司在多核兼容嵌入式與移動互聯網實驗系統的基礎上，綜合RFID射頻識別、無線傳感、無線通信、定位等技術，研發了多核兼容物聯網無線傳感網教學實驗系統。系統是一款面向物聯網高端教學實驗平臺，該平臺國內首創采用Samsung ARM Cortex-A9 S5P4418四核處理器，搭載嵌入式Linux-3.4/Android-4.4操作系統，9.7寸高清電容觸摸IPS真彩液晶屏（兼容7寸TFT LCD），板載多網絡協議異構網關匯聚節點、10個無線傳感器節點模塊（包含Zigbe、藍牙、WiFi、Ipv6等多種傳感協議，兼容30多種傳感器和10多種控制器）、2個功能擴展模塊組成。功能擴展支持低頻RFID、高頻RFID、超高頻RFID、GPS/北斗、4G通信、資源存儲、指紋識別、語音識別、Arduino等。
S5P4418屬于四核Cortex-A9核心板，搭配2GB DDR3內存,16GB EMMC存儲，Android4.4操作系統。
系統具備完整的教學資源和教學內容，側重于物聯網感知層、網絡層、應用層的理論與實踐教學，包括Cortex-A9/A53嵌入式微處理器系統實驗、RFID基礎實驗、ZigBee/藍牙/WiFi/Ipv6無線傳感網絡開發、4G通信網絡開發、GPS/北斗定位開發、物聯網應用開發等內容。開放硬件設計、軟件設計、網絡協議棧等設計資源，提供關鍵技術、核心通信協議、設計原理圖及源代碼，引領學生對點、塊、全局系統的學習，快速全面的掌握物聯網前沿技術，從而達到學習知識點與產品知識點的完美結合。
產品特色
1、多核兼容平臺兼容高性能的Cortex-A9 S5P4418四核處理器。核心板外露，方便插拔替換，并保持底板設計不變，將兼顧更高端的應用領域，為項目和產品提供更好的靈活性以及可伸縮性。
2、多屏兼容
7寸屏、9.7寸屏兼容設計，LCD均采用一線接口觸摸，平臺可自動探測它們的型號，各個系統即插即用，十分方便。
3、多網絡協議異構網關匯聚
模塊整版設計，集成了Zigbee、WiFi、藍牙、IPv6等多種網關協調器功能；提供標準20-Pin JTAG調試接口、USB和串口接口（含PC端或ARM端串口選擇功能）、RST復位功能；提供數據連接、數據傳輸、電源指示、模式指示等LED指示功能。
4、多種類型無線傳感節點
至少板載6個無線傳感器節點模塊，包含ZigBee、WiFi、藍牙4.0、IPv6等多種傳感協議，兼容30多種傳感器和10余種控制器；
5、眾多的擴展資源
預留兩路可拔插IDC32FP×2防反插插座接口，可擴展3G/4G通信、GPS定位（或北斗模塊）、語音識別、指紋識別、RFID模塊（支持低頻\高頻\超高頻）、Arduino模塊等。
6、一機多用
提供PC端、ARM嵌入式端、手持移動端等多種訪問方式。既是物聯網無線傳感網教學實驗系統，又可作為移動互聯終端設備使用。
硬件資源
（一）雙核兼容核心板無縫兼容S5P4418核心板
S5P4418核心板：Cortex-A9四核處理器，主頻1.4GHz
（二）人機交換單元
LCD液晶：9.7寸QXGA TFT LCD，分辨率2048*1536；兼容7寸TFT LCD
觸摸屏：多點觸控電容屏接口；
鍵盤：標準帶fn 7寸按鍵全鍵盤
視頻輸出：HDMI1.4視頻輸出接口
（三）外部接口單元
音頻接口：對外預留1路耳機話筒、MIC接口，一路功放接口，支持I2S音頻接口，板載音頻解碼芯片WM8976；
TF卡：1路標準TF卡插座；
SD卡：1路SD卡插座；
以太網口：1路千兆以太網接口；
USB接口：3路USB Host2.0接口；1路USB2.0+OTG接口；
串口接口：2路RS232接口；
485+CAN接口：1路RS485接口；1路CAN總線接口；
CAMERA接口：1路，支持500W攝像頭；
JTAG接口：1路標準20PIN JTAG 調試接口；
無線WIFI+BT：采用S500M芯片 WiFi/藍牙4.0二合一
（四）多網絡協議異構網關匯聚節點
模塊整版設計，集成了Zigbee、WiFi、藍牙、IPv6等多種網關協調器功能；提供標準20-Pin JTAG調試接口、USB和串口接口（含PC端或ARM端串口選擇功能）、RST復位功能；提供數據連接、數據傳輸、電源指示、模式指示等LED指示功能。
（五）無線傳感節點
(1)支持CC2530、WiFi、BT、IPv6模塊；
(2)可由底板或USB供電，底板下方也可帶電池供電插座。輸入：USB方口5V，DC 5V，輸出：3.3V/5V，防插錯設計；
(3)帶核心板插座，核心板天線端朝上；
(4)接口資源：無線模塊插槽（支持CC2530、WiFi、BT、IPv6、NRF、433M模塊）、傳感器擴展接口、JTAG燒錄口、串口轉USB接口；
(5)開關：電源開關、復位按鈕、調試選擇開關、串口選擇開關；
(6)6個LED燈，提供電源、連接、數據傳輸等狀態指示功能。
可配置雨滴傳感器、壓力傳感器、繼電器、紅外對射傳感器、PWM可控燈、聲音傳感器、溫濕度傳感器、超聲波傳感器、可燃氣體傳感器、一氧化碳傳感器、人體感應傳感器、震動傳感器、三軸加速度傳感器、數碼管傳感器、酒精傳感器、光照傳感器等；每個無線傳感節點接口板都可以獨立進行編程，學習WSN網絡實驗，包含TI ZStack協議、Contiki IPV6協議等。
軟件資源
| 名稱 | 軟件描述 |
| Android4.4系統 |
1、Bootloader u-boot.bin 版本：u-boot-1.3.4 支持Nand Flash擦除、讀、寫 支持bootm、bootargs設置 支持打印、設置、保存環境變量 支持內存內容顯示、對比、修改 支持USB 下載鏡像等功能（提供相關源碼) 2、內核及設備驅動程序 內核版本：Linux3.4.39 系統主頻：1.4GHz 內存：運行于1GB/2GB可選 顯示驅動：LVDS，RGB，MIPI TOUCH：多點電容觸摸 HDMI：HDMI v1.4 MFC：多媒體硬件編解碼驅動 ROTATOR：屏幕旋轉驅動 TF卡接口：1個TF卡接口 HSMMC：SD/MMC/SDIO驅動 SPI：SPI驅動 KEYBD：按鍵驅動程序 AUDIO：音頻驅動 DMA：DMA驅動 RTC：實時時鐘驅動 JPEG：JPEG硬件編解碼驅動 2D：2D硬件加速驅動 3D：3D硬件加速驅動 I2C TP驅動：I2C 電容屏觸摸驅動 PWM背光驅動 ：PWM背光驅動 USB驅動：USB驅動 串口驅動：串口驅動 網口驅動：網卡驅動 WIFI驅動：WIFI驅動 Camera驅動：500萬像素攝像頭驅動 藍牙驅動：藍牙模塊驅動 3G驅動：3G上網卡驅動 GPS模塊：支持UBLOX NEO-6M模塊 3、交叉編譯器 arm-2009q3.tar.bz2：交叉工具鏈 4、上層應用程序 Clock:這是Android 下一個鬧鐘程序，可以設置鬧鈴時間、鈴聲選擇等 Calculator:計算器 Camera:攝像頭應用程序 Phone:Android下的電話撥號軟件，有呼叫記錄、聯系人等功能 Email:收發Email工具 Settings:Android下的各種應用和服務的設置等功能 Browser:Android 下的Brower 功能非常強大，支持網頁放大、縮小、跳轉、屬性設置等 音頻播放器:支持專輯分類，藝術家、專輯、歌曲、播放列表、派對隨機播放、背景播放、搜索等功能 Messaging:Android下的短信軟件 Gallery:圖片瀏覽控件，支持圖片放大、縮小、上一張、下一張、幻燈片演示、共享、旋轉、裁切、圖片信息等 5、PC端燒寫工具 DNW V0.60C:串口調試終端、USB下載鏡像工具 |
| Linux + Qt4.7操作系統 |
1、Bootloader u-boot.bin 版本：u-boot-1.3.4 支持Nand Flash擦除、讀、寫 支持bootm、bootargs設置 支持打印、設置、保存環境變量 支持內存內容顯示、對比、修改 支持USB 下載鏡像等功能（提供源碼) 2、內核及設備驅動程序 內核版本:Linux3.4.39 系統時鐘:系統主頻：1.4GHz 內存:運行于1GB/2GB可選 顯示驅動:LVDS，RGB，MIPI TOUCH:多點電容觸摸 HDMI:HDMI v1.4 MFC:多媒體硬件編解碼驅動 ROTATOR:屏幕旋轉驅動 TF卡接口:1個TF卡接口 HSMMC:SD/MMC/SDIO驅動 SPI:SPI驅動 KEYBD:按鍵驅動程序 AUDIO:音頻驅動 DMA:DMA驅動 RTC:實時時鐘驅動 JPEG:JPEG硬件編解碼驅動 2D:2D硬件加速驅動 3D:3D硬件加速驅動 I2C TP驅動：I2C 電容屏觸摸驅動 PWM背光驅動：PWM背光驅動 USB驅動：USB驅動 串口驅動：串口驅動 網口驅動：網卡驅動 WIFI驅動：WIFI驅動 Camera驅動：200萬像素攝像頭驅動 藍牙驅動：藍牙模塊驅動 3G驅動：3G上網卡驅動 GPS模塊：支持UBLOX NEO-6M模塊 3、交叉編譯器 arm-2009q3.tar.bz2：交叉工具鏈 4、PC端燒寫工具 DNW V0.60C：串口調試終端、USB下載鏡像工具 |
|
用電安全與觸電急救虛擬仿真系統 |
軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠對學生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。并可選擇齒輪軸系、蝸桿軸系等十多種軸系機構進行安裝、拆卸、裝配、零部件測量、考核等。零件拆裝的步驟過程中有智能提醒，軟件內的模型均采用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部件一般無二，設有非標零件庫、標準零件庫、測量工具庫供拆裝選擇。軟件內配有實驗的目的、步驟、要求等集成的電子實驗考核題及指導書。使用考核功能時，軟件隨機出題供學生回答，當學生答完題目時給出考核分數。本軟件可以進行全方位旋轉、放大、縮小觀看其細節。提供版權證書及演示。 |
