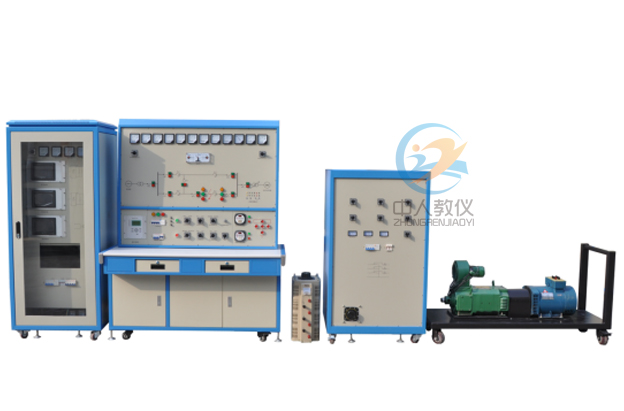

ZRDL-ZH電力系統綜合自動化技能實訓考核平臺
一、 概 述
電力系統綜合自動化實驗室設備由五部分組成：同步發電機組、機組控制柜、輸電線路及監視保護屏、無窮大電力系統和阻抗負載。對風力發電并網過程中常用的自動裝置、監控、電力系統運行、繼電保護等教學內容進行操作、測試和試驗。裝置采用固定式結構。本實訓平臺適用于高校、中專、技校電力、電氣、自動化類各專業相關課程的實訓與實驗，也可用于電力行業對從事風力發電專業人員的培訓。
二、 特 點
1.自動裝置全部采用7吋彩色人機界面顯示，直觀、清晰2.自動裝置將指示燈和按鍵組合在人機界面上，美觀、簡潔、操作方便
3.自動裝置采用軟件調試和校準，調試人員不拆面板即可調試
4.自動裝置人機界面上可以直接設置系統運行參數，及實時顯示運行狀態
5.具有完善的人身保護功能
三、實訓項目
1. 原動機的起動與運轉l 調速裝置操作
l 調速裝置及原動機控制
2. 發電機機電特性
l 發電機的空載特性曲線測試
l 發電機的短路特性曲線測試
l 發電機外特性及調整特性
l 發電機零功率因數負載特性
3. 同步發電機勵磁控制
l 微機勵磁裝置基本操作
l 不同α角（控制角）勵磁電壓波形觀測
l 同步發電機起勵
l 控制方式及其相互切換
l 逆變滅磁和跳滅磁開關滅磁
l 伏赫限制
l 欠勵限制
l 同步發電機強勵
l 調差特性
l 過勵限制
4. 準同期并列運行
l 微機準同期裝置基本操作
l 自動準同期條件測試
l 線性整步電壓形成（相敏環節）測試
l 導前時間整定及測量方法
l 壓差、頻差和相差閉鎖與整定
l 手動準同期并網
l 半自動準同期并網
l 自動準同期并網
5. 單機----無窮大系統穩定運行方式
l 單回路穩態對稱運行
l 雙回路和單回路的穩態對稱運行比較
l 單回路穩態非全相運行
6. 單機帶負荷
l 獨立系統特性
l 投、切不同負荷
l 單機甩負荷
7. 電力系統功率特性（功角）和功率極限（靜態穩定性）
l 無調節勵磁時，功率特性和功率極限的測定
l 手動調節勵磁時，功率特性和功率極限的測定
l 微機自并勵時，功率特性和功率極限的測定
l 微機他勵時，功率特性和功率極限的測定
l 單回路、雙回路輸送功率與功角關系
l 提高電力系統靜態穩定性
8. 電力系統暫態穩定性
l 短路類型對電力系統暫態穩定性的影響
l 故障切除時間對暫態穩定的影響
l 有無強勵磁對暫態穩定性影響試驗
l 線路重合閘及其對系統暫態穩定性影響
l 同步發電機異步運行和再同步
l 提高電力系統暫態穩定性的措施
四、配置清單
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1. | 三相同步發電機 | 臺 | 1 | |
| 2. | Z4型直流電動機 | 臺 | 1 | |
| 3. | 三相自耦調壓器 | 臺 | 1 | |
| 4. | 模擬輸電線路和短路電抗 | 只 | 8 | |
| 5. | 電流互感器 | 只 | 3 | |
| 6. | 電壓互感器 | 只 | 6 | |
| 7. | 電力儀表 | 只 | 22 | |
| 8. | 交流接觸器 | 只 | 9 | |
| 9. | 交，直流繼電器 | 只 | 25 | |
| 10. | 轉換開關 | 只 | 8 | |
| 11. | 各類按鈕 | 只 | 14 | |
| 12. | 無窮大系統 | 臺 | 1 | |
| 13. | 微機調速器 | 臺 | 1 | |
| 14. | 微機勵磁裝置 | 臺 | 1 | |
| 15. | 微機準同期裝置 | 臺 | 1 | |
| 16. | 調速、勵磁同步變壓器 | 臺 | 4 | |
| 17. | 觸發控制模塊 | 臺 | 3 | |
| 18. | 微機保護裝置 | 套 | 1 | |
| 19. | 發電機、變壓器組控制屏 | 臺 | 1 | |
| 20. | 發電廠系統道閘控制屏 | 臺 | 1 | |
| 21. | 負載柜（包含感性和阻性負載） | 臺 | 1 | |
| 22. | 實訓指導書 | 本 | 1 |
