制冷與空調系統實訓考核裝置
制冷與空調系統實訓考核裝置,制冷技術實訓考核裝置包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等 ...
訂購熱線：021-66581511
中人教儀廠是專業生產制冷與空調系統實訓考核裝置，制冷技術實訓考核裝置及配件的廠家,生產的制冷與空調系統實訓考核裝置，制冷技術實訓考核裝置品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：制冷與空調系統實訓考核裝置

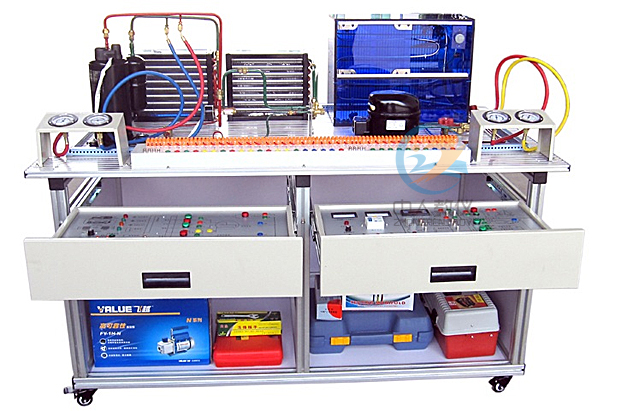

ZRJYD-02H制冷與空調系統實訓考核裝置
一、技術性能:
1.輸入電源：單相三線 220V±10% 50Hz2.工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：≤1.5kVA
4.安全保護：具有漏電壓、漏電流保護，安全符合國家標準
二、系統結構與組成
1.制冷技術實訓考核裝置采用模塊化設計，由導軌式鋁合金安裝平臺、空調系統、電冰箱系統、電氣控制系統等組成。2.導軌式鋁合金安裝平臺由標準規格的鋁合金工業型材組成，作為學生操作訓練的平臺，上面安裝有空調系統部件和冰箱系統部件。
3.空調系統：包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等。
4.電冰箱系統：包含冰箱壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、溫控器、干燥過濾器等。
5.電氣控制系統：采用模塊化設計，包含了電源及儀表模塊、熱泵空調電氣控制模塊、冰箱電子溫控控制模塊、冰箱智能溫控控制模塊。
6.電源及儀表模塊：
單相三線制220V交流電源供電。交流電壓表1只，測量范圍：０～250V；交流電流表1只，測量范圍０～5A，用于測量系統啟動電流及監測系統正常工作電流。
7.制冷系統壓力檢測單元：
提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統高、低壓側壓力。
8.電流型漏電保護裝置1套
漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
三、系統基本配置
1.鋁型材實訓平臺:長×寬×高為1500mm×800mm×800mm鋁型材實訓平臺2.空調系統模塊:每套含旋轉式壓縮機、室內熱交換器、室外熱交換器、四通換向閥、節流裝置、視液鏡、空調閥等器件3.冰箱系統模塊:每套含活塞式壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、干燥過濾器等器件
4.電源及儀表模塊:AC220V電源供電，交流電壓表0～130V、交流電流表0～5A
5.冰箱電子溫控電氣控制模塊:提供東芝GR-204E電子溫度控制模塊，可控制直冷式雙門電冰箱
6.冰箱智能溫控電氣控制模塊:單片機控制、液晶顯示、雙溫控；具有速凍功能、智能控溫
7.空調電氣控制模塊:提供空調通用控制模塊，具有制冷、制熱、通風、除濕控制功能
8.變頻空調原理實訓仿真軟件：
1）分體空調制冷狀態系統流程演示。
2）分體空調制熱狀態系統流程演示。
3）四通換向閥結構及工作原理演示。
4）壓縮機結構及工作原理。
5）演空調控制電路工作原理演示。
6）渦旋式壓縮機工作原理演示。
7）制冷系統結構組成及說明動態演示
四、配置清單：
| 序號 | 名稱 | 主要部件、器件及規格 | 數量 |
| 1 | 實訓平臺 |
鋁型材實訓平臺 長×寬×高為1500mm×800mm×1400mm |
1臺 |
| 2 | 空調系統模塊 | 包含旋轉式壓縮機、室內熱交換器、室外熱交換器、四通換向閥、節流裝置、視液鏡、空調閥等 | 1套 |
| 3 | 冰箱系統模塊 | 包含活塞式壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、干燥過濾器等 | 1套 |
| 4 | 電源及儀表模塊 | AC220V電源，交流電壓表0～250V、交流電流表0～5A | 1套 |
| 5 | 冰箱電子溫控電氣控制模塊 | 電子溫度控制模塊，可控制直冷式雙門電冰箱 | 1套 |
| 6 | 冰箱智能溫控電氣控制模塊 | 單片機控制、液晶顯示、雙溫控；具有速凍功能、智能控溫 | 1套 |
| 7 | 空調電氣控制模塊 | 空調通用控制模塊，具有制冷、制熱、通風、除濕控制功能 | 1套 |
| 8 | 便攜式焊炬 | 2升手提式焊炬 | 1套 |
| 9 | 旋片式真空泵 | TW-1A | 1臺 |
| 10 | 脹管擴孔器 | CT－2000 | 1把 |
| 11 | 割刀 | CT-274 | 1把 |
| 12 | 雙表閥 | CT-536GF/S | 1套 |
| 13 | 加液管 | CT-336（螺紋頂針） | 1套 |
| 14 | 轉接頭 | 外英內公 | 3個 |
| 15 | 彎管器 | CT-368-90°適用于1/4″、5/16″、3/8″的銅管 | 1套 |
| 16 | 工具 | 活動扳手（2把）、內六角扳手、3M卷尺 | 1套 |
| 17 | 導線 | 高可靠護套結構手槍插連接線 | 1套 |
| 18 | 導線架 | 移動式 | 1臺 |
| 19 | 使用手冊 | 1本 |
