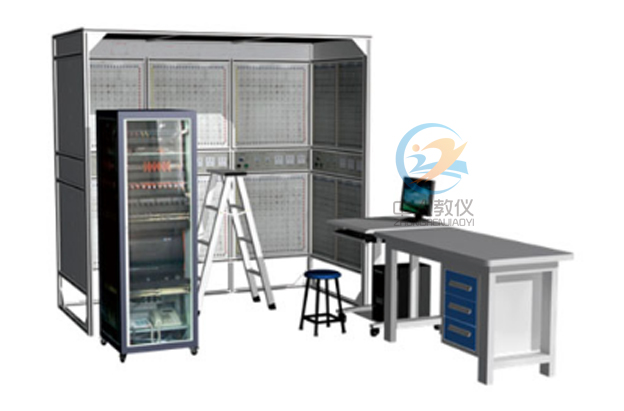

ZRLY-BX-2綜合布線實訓考核裝置
一. 功能特點要求
1、 豐富的實訓項目：需涵蓋世界技能大賽“信息網絡技術”賽項試題考核內容和國家“智能樓宇管理師”職業培訓與考核內容；2、 高度的真實性：智能樓宇管理師實訓裝置平臺采用高度真實的建筑物模擬環境形式，采用自攻釘與膨脹螺絲的組合完成器件在墻體上的安裝，與工程實際一致。采用真實的布線材料及器材，如橋架、線槽、線管及其相關連接件、系統器件等。同時整個系統從器材的安裝與測試都嚴格執行國家相關技術標準，這樣使得學生能夠在接近真實的工程環境下進行各種各樣的實訓操作練習；
3、 強大的教學、實訓、考核功能：設備有高度真實性及配套的輔助設施，老師可以在現場進行指導教學，使學生能夠很快地理解和掌握相關器材的作用、工程的實施與驗收規范等，大大提高了教學質量，同時減輕了老師的教學難度和學生的學習難度。學生的實訓、考核項目也是根據國家標準及實際工作要求而設計的，通過這樣的教學、實訓、考核培養出來的專業學生可以很快、真正地適應崗位的技術要求，同時非常適合市場需要；
4、 模塊化的結構平臺設計：便于實訓設備系統結構形式及臺套數的拓展，使實訓室整體布局緊湊，空間利用率高，節省實訓場地；
5、 廣泛的應用范圍：由于該設備具有高度的真實性及強大的教學、實訓考核功能，使它非常適合各類職業院校的教學、實訓。同時該設備能夠滿足勞動部門進行綜合布線工種進行初、中、高級的技能鑒定的要求。另外該設備也非常適合各類綜合布線相關專業的技能比賽的要求；
6、 先進的設備應用：該系統采用光信號作為設備間的傳輸方式并對其進行信號的轉換與接收，學生能夠在此系統上熟悉與掌握光纖相關的實際應用技術，如光纖熔接、光纖管理、光纖性能測試等。
二、 技術指標要求
1、 電源輸入：單相三線 AC220V 50Hz；2、 安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
3、 整機功耗：≤0.2KW；
4、 整機重量：≤350KG；
5、 外形尺寸：不小于2800mm×1435mm×2435mm（長×寬×高）。
三. 配置清單要求
| 類別 | 序號 | 名稱 | 數量 | 單位 | 備注 |
| 平臺 | 1.1 | 高級鋁型材支架 | 1 | 臺 | |
| 1.2 | 網板 | 1 | 批 | ||
| 1.3 | 頂梁柱模擬網板 | 2 | 個 | ||
| 1.4 | 專用網板膨脹緊固件 | 1 | 批 | ||
| 1.5 | 工作臺 | 1 | 臺 | ||
| 1.6 | 圓鋼凳 | 1 | 把 | ||
| 器件 | 2.1 | 標準19英寸機柜 | 1 | 臺 | 38U |
| 2.2 | 標準19英寸壁掛柜 | 1 | 臺 | 9U | |
| 2.3 | 用戶終端信息箱 | 1 | 臺 | ||
| 2.4 | 電源插排面板 | 1 | 個 | ||
| 2.5 | 單位空面板 | 6 | 個 | ||
| 2.6 | 雙位空面板 | 6 | 個 | ||
| 2.7 | 明裝86型底盒 | 12 | 個 | ||
| 2.8 | 暗裝86型底盒 | 4 | 個 | ||
| 2.9 | 超五類非屏蔽RJ45插座模塊 | 24 | 個 | ||
| 2.10 | 超五類24位RJ45插座 | 4 | 個 | ||
| 2.11 | 管理線盤 | 8 | 個 | ||
| 2.12 | 光纖續接盒（24芯） | 1 | 臺 | ||
| 2.13 | 光纖分線箱（12芯） | 2 | 臺 | ||
| 2.14 | 光纖分線盒（12芯） | 2 | 臺 | ||
| 2.15 | 光纖分線盒（24芯） | 1 | 臺 | ||
| 2.16 | 光纖插座面板 | 3 | 個 | ||
| 2.17 | 光纖模塊（SC） | 3 | 個 | ||
| 2.18 | 110式高頻接線模塊盤 | 2 | 個 | 100回線 | |
| 2.19 | 110式高頻接線模塊盤 | 1 | 個 | 200回線 | |
| 2.20 | 程控交換機 | 1 | 臺 | ||
| 2.21 | 電話機 | 2 | 部 | ||
| 2.22 | 8寸液晶電視 | 1 | 臺 | ||
| 2.23 | 紅外攝像機 | 1 | 臺 | ||
| 2.24 | 路由器 | 1 | 臺 | ||
| 2.25 | 交換機 | 1 | 臺 | ||
| 輔材 | 3.1 | 4對超五類網線 | 00 | 米 | |
| 3.2 | 4對五類網線 | 00 | 米 | ||
| 3.3 | 1對五類網線 | 50 | 米 | ||
| 3.4 | 25對三類網線 | 50 | 米 | ||
| 3.5 | AV信號線 | 50 | 米 | ||
| 3.6 | 多模光纜 | 50 | 米 | ||
| 3.7 | 光纖尾纖 | 24 | 根 | ||
| 3.8 | RJ45網絡跳線UTP | 24 | 根 | 2m | |
| 3.9 | 1對語音跳線UTP | 12 | 根 | 2m | |
| 3.10 | SC光纖跳線 | 8 | 根 | 3m | |
| 3.11 | IDC語音模塊 | 40 | 個 | 4對 | |
| 3.12 | IDC語音模塊 | 10 | 個 | 5對 | |
| 3.13 | 超五類非屏蔽RJ11插頭 | 100 | 個 | ||
| 3.14 | 超五類非屏蔽RJ45插頭 | 100 | 個 | ||
| 3.15 | 橋架及其連接件 | 1 | 套 | 100×80 | |
| 3.16 | 地板槽架及其連接件 | 1 | 套 | 200×50 | |
| 3.17 | PVC線槽 | 1 | 批 | 39×19 | |
| 3.18 | PVC線槽 | 1 | 批 | 19×9 | |
| 3.19 | 明裝PVC線槽連接件 | 1 | 批 | 直通、三通、直彎等 | |
| 3.20 | PVC線管及其連接件 | 1 | 批 | Φ40 | |
| 3.21 | PVC線管及其連接件 | 1 | 批 | Φ20 | |
| 工具 | 4.1 | 人字梯 | 1 | 把 | 5級 |
| 4.2 | 工具箱 | 1 | 個 | ||
| 4.3 | 手工鉆柄 | 2 | 把 | ||
| 4.4 | 鉆咀 | 2 | 支 | Φ2 | |
| 4.5 | 剪刀 | 1 | 把 | ||
| 4.6 | 剝線鉗 | 1 | 把 | ||
| 4.7 | 斜口鉗 | 1 | 把 | ||
| 4.8 | 小一字螺絲刀 | 1 | 把 | ||
| 4.9 | 大十字螺絲刀 | 1 | 把 | ||
| 4.10 | 鋼鋸及鋸片 | 1 | 把 | ||
| 4.11 | 卷尺 | 1 | 卷 | 3m | |
| 4.12 | 直角尺 | 1 | 把 | 300mm | |
| 4.13 | 壓線鉗 | 2 | 把 | RJ45&RJ11 | |
| 4.14 | 壓線刀 | 2 | 把 | ||
| 4.15 | 110接線刀 | 1 | 把 | ||
| 4.16 | IDC模塊壓制鉗 | 1 | 把 | ||
| 4.17 | 美工刀 | 1 | 把 | ||
| 4.18 | 剝線刀 | 1 | 把 | ||
| 4.19 | 水晶頭 | 1 | 包 | ||
| 4.20 | 網線 | 1 | 批 | ||
| 4.21 | 線管剪 | 1 | 把 | ||
| 4.22 | 彎管器 | 2 | 根 | ||
| 4.23 | 鏈路通斷測試儀 | 1 | 個 | ||
| 4.24 | 光纖筆 | 1 | 根 |
四. 實訓項目要求
1、 系統基礎設施安裝1) 安裝機架設備；
2) 安裝壁掛機柜；
3) 根據施工圖紙安裝橋架、線槽及線管。
2、 安裝校園主干網布線系統
1) 安裝光纖分線盒；
2) 安裝電纜管理系統；
3) 安裝光纖電纜。
3、 建筑物布線安裝
1) 安裝光纖分線盒；
2) 安裝光纖電纜；
3) 應用熔接技術鏈接光纖；
4) 安裝銅線電纜；
5) 安裝電纜管理系統；
6) 安裝適配器；
7) 安裝通信管理設備，如程控交換機等。
4、 安裝住宅銅線、光纖電纜
1) 安裝語音電纜；
2) 安裝數據電纜；
3) 安裝信息模塊；
4) 安裝住宅終端設備，如攝像機、電視機等。
5、 速度測試
1) 光纖熔接的速度與質量測試；
2) 銅質電纜鏈接的速度與質量測試。
6、 銅線電纜、光纖電纜故障排除
1) 線纜斷路故障；
2) 線序錯亂故障；
3) 光纖信號故障。
