機械系統動力學飛輪調速創新組合實驗臺
機械系統動力學飛輪調速創新組合實驗臺,機械動力學實驗臺工作狀態運動速度波動實驗：熟悉機組運轉時工作阻力的測試方法，了解動載荷對機械系統速度波動的影響和原因。咨詢熱線 ...
訂購熱線：021-66581511
中人教儀廠是專業生產機械系統動力學飛輪調速創新組合實驗臺，機械動力學實驗臺及配件的廠家,生產的機械系統動力學飛輪調速創新組合實驗臺，機械動力學實驗臺品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?。
本文關鍵詞：機械系統動力學飛輪調速創新組合實驗臺

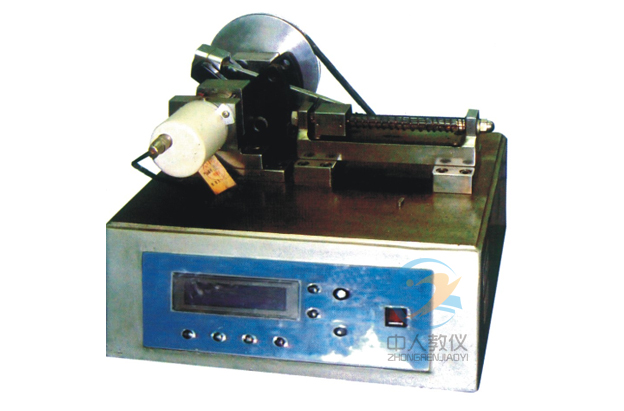

ZRJX-FLD-1機械系統動力學飛輪調速創新組合實驗臺
一、實驗目標
1）滿足機械速度波動測試仿真實驗。調節轉速觀察機械的速度波動現象，求解系統運轉的不均勻系數，繪制實測與仿真對比曲線。2）滿足機械速度波動調節實驗。分別改變飛輪大小和工作阻力的大小，觀測機械速度波動變化情況，并與理論計算結果進行比較分析，進而掌握周期性速度波動的調節方法和設計指標，掌握飛輪設計方法及計算飛輪轉動慣量。
二、性能特點：
1）配有大小飛輪，可比較不同飛輪質量的調速效果。2）配有剛度不同的彈簧作為滑塊的工作阻力，測試、比較在不同負載狀態下機械運轉的工作阻力及速度波動。
3）工作機械系統速度可調，以測試、比較不同轉速下的速度波動情況及在不同轉速下的調速效果。
4）確保組成實驗臺的各個運動構件有良好的配合間隙，使用壽命長。
三、主要技術參數：
大飛輪1個φ175×28；小飛輪1個φ145×25；
基圓半徑r＝40mm推桿升程h=15；
直流調速電動機1臺電壓220V；N=125W轉速n=1500r/min；
角位移傳感器2個；
輸出電壓/脈沖數：5V/1000P，5V/360P；
軟件光盤1張；
外形尺寸:500X600X460mm
ZRJX-FLD-2機械動力學實驗臺
實驗臺采用工程應用中飛輪調速最典型的小型沖床結構為實驗對象，并對其中部件作了創新設計，設計成沖壓力、飛輪慣量可調、機組工作阻力模式可變換的創新型組合實驗臺，使實驗測試對象可根據工作阻力模式進行變換。在實驗臺上更換幾個簡單零件即可將實驗臺改變機構結構形式，將實驗臺由沖床結構實驗臺轉換為壓力機結構實驗臺，工作阻力形式從沖擊力模式轉變為隨機組中曲軸轉角成線性變化的壓力變化模式，并可改變沖擊力或壓力變化值。通過測量飛輪在不同工作阻力模式狀態下的平穩運動規律以及起動、制動特性來分析和研究機械系統動力學問題。
實驗內容
（1）機組非工作狀態穩定運動速度波動實驗：了解光電編碼器工作原理，掌握系統速度波動的測試方法，理解機組穩定運轉時速度出現周期性波動的原因。
（2）機組工作狀態運動速度波動實驗：熟悉機組運轉時工作阻力的測試方法，了解動載荷對機械系統速度波動的影響和原因。
（3）機組起動、制動速度波動測試實驗。
（4）機組起動、制動時間測試實驗。
（5）機械能最大盈虧功的測試及分析計算實驗。
（6）機械速度波動的調節實驗：改變飛輪大小，觀察機械速度波動的變化情況，并與理論計算結果進行比較分析，進而掌握周期性速度波動的調節方法和設計指標。利用實驗數據計算飛輪的等效轉動慣量，掌握飛輪的設計方法設計飛輪。
（7）曲柄滑塊運動學分析實驗。
主要技術參數
（1）沖壓力傳感器量程：0～5000N 精度：0.5％（2）電機轉矩傳感器量程：0～100N 精度：0.5％
（3）光柵角位移傳感器：輸出電壓：5V 脈沖數：360P
（4）電機額定功率：P=180W
（5）電機轉速：1400r/min
（6）電 源：220V交流/50HZ
（7）外形尺寸：590×560×610(mm)
（8）重 量：90kg
本文鏈接：http://www.244q.comhttp://www.244q.com/jxyl/525.html
文章來源：www.244q.com??? ?編輯：中人教儀廠??? ?時間：2021-09-04 14:07
常見問題：
1、如果我要購買機械系統動力學飛輪調速創新組合實驗臺、機械動力學實驗臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的機械系統動力學飛輪調速創新組合實驗臺、機械動力學實驗臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開機械系統動力學飛輪調速創新組合實驗臺、機械動力學實驗臺的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
