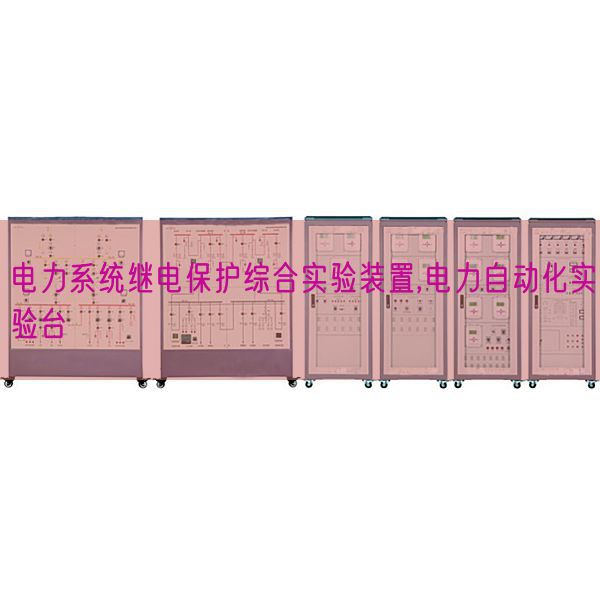

電力系統繼電保護綜合實驗裝置
電力系統繼電保護綜合實驗臺可單單獨使用開出多門電氣工程專業課程的教學實驗，多套培訓系統還可構成復雜電力網系統實行綜合實驗、實驗，并由電力自動化監控系統完成電力網綜合監控，也可構成隨意數字智能變電站構造。設備電源寫入設定有多重安全防護，可有效防止老師、學生發生觸電危險；實驗系統控制電源（含有概括繼電器輔助電壓（V））均應用安全電壓（V）（DC24V）電源；實驗信號要求按照電力系統二次標準輸出（100V、5A），而且嚴格控制輸出功率（W），杜絕觸電隱患。
電力系統繼電保護綜合實驗臺提供一個經經典型的電力系統運行一次主系統，同時為繼電保護實驗提供一次系統平臺。 實驗臺由模仿一次主系統、多功能微機保護裝置、常規繼電器、二次電氣控制等包括。
一、微機保護裝置模型塊
1、10kV饋線微機保護裝置模型塊
2、35kV線路微機裝置模型塊
3、110kV線路成組微機保護裝置模型塊
4、變壓器主保護裝置模型塊
5、變壓器后備保護裝置模型塊
6、電容器微機保護裝置模型塊
7、電機微機保護裝置模型塊
8、發電機差動保護裝置模型塊
9、發電機后備保護裝置模型塊
10、數字式電流（A）繼電器、數字式電壓（V）繼電器、數字式功率（W）方向繼電器、數字式差動繼電器、數字式阻抗繼電器、數字式反時限電流（A）繼電器等數字式繼電器模型塊
二、技術功能數值
1、作業電壓（V）：AC220V、50Hz。
2、環境溫度（℃）：-10℃－+40℃界限內。
3、環境濕度：不低于95％（25℃）。
4、整機功耗：≤3kVA。
三、常規繼電器：
含有概括電磁型電流（A）繼電器、電磁型電壓（V）繼電器、中間繼電器、時間繼電器、功率（W）方向繼電器、阻抗繼電器、差動繼電器。
四、功率（W）放大裝置：
1、電壓（V）源
(1) 最大輸出電壓（V）：6×125V
(2) 最大輸出功率（W）：6×75VA
(3) 分辨率：1mV
(4) 精確度：≤0.2%(5V-110V),≤0.5%(<5V或>110V)
(5) 諧波失真：≤0.1%
(6) 其它：各相輸出幅值、頻率、相位單單獨可調，并可以作為直 流電壓（V）輸出，短路自動保護。
2、電流（A）源
(1) 最大輸出電流（A）：6×30A或1×180A
(2) 最大輸出功率（W）：6×200VA或1×1200VA
(3) 分辨率：1mA
(4) 精確度：≤0.2%(1A-30A),≤0.5%(0.2A-1A)
(5) 諧波失真：≤0.1%
(6) 其它：各相輸出幅值、頻率、相位單單獨可調，并可以作為直線DC電流（A）輸出，過載自動保護。
3、相位
(1) 界限：-360°——+360°
(2) 精確度：0.1°
4、頻率
(1) 界限：10-1000Hz
(2) 分辨率：50μHz
(3) 漂移：5ppm
5、開關量寫入
(1) 寫入端口數量：8 對
(2) 響應時間：100μs
(3) 計時界限：1ms-999,999.999s
(4) 寫入方法：空接點（ON<5KΩ,OFF>10KΩ）或帶電位，耐壓250V/DC
(5) 其它:防抖動時間可設定
6、開關量輸出
(1) 輸出端口數量:4 對
(2) 輸出方法:空接點,耐壓250V/DC，容量（KV）250VA
7、作業環境條件
(1) 環境溫度（℃）：－10℃~ 40℃
(2) 相對濕度：5%~ 95%
(3) 電源：220V±10%，50Hz±1%
五、高速數字物理連接口箱：
主機內置高功能CPU和高速數字信號處置整理器，16位DAC模型塊、自帶≥10英寸的多彩電阻式觸摸屏。內置多種特性測量試驗模型塊以及多個線路模型，可經過觸摸屏修改模型功能數值，改變系統運行狀態來計算并輸出不一樣運行狀態下的電流（A）電壓（V）信號。既可單機單單獨運行，亦可聯接其它電腦運行。特性測量試驗模型塊含有概括：通用特性測量試驗、阻抗繼電器特性測量試驗、差動繼電器特性測量試驗、反時限電流（A）繼電器特性測量試驗等模型塊。
線路模型含有概括：10kV/35kV/110kV線路整組模型、變壓器整組模型、電機保護整組模型、電容器保護整組模型、發電機保護整組模型等；每種類型的模型均可存檔4組功能數值。
1、強大的聯網功能：多臺高速數字高速數字物理連接口箱可聯網包括二次信號源互聯網，在上位PC機設計組態和電力系統解析計算系統完成各個電壓（V）等級的一次輸配電互聯網的真實組態；寫入一次設備的真實功能數值，即可完成系統的潮流計算和針對系統中隨意點發生隨意故障的短路計算；寫入各測控點真實電流（A）互感器和電壓（V）互感器的變比，即可得到該測控點真實的二次電流（A）、電壓（V）值；系統中裝設測控點，可以同步向該測控點的微機保護硬件平臺發送該點真實二次電流（A）、電壓（V）模仿信號，以檢驗各保護的動作現象。由組態系統組態的一次主接線直觀、真實，寫入真實的設備功能數值，可以在系統中隨意點設定故障類型，很便利的實行潮流計算和短路計算，由微機保護測量試驗儀同步發出各測控點的二次電流（A）、電壓（V）信號。
2、通訊方法要求：以太網通信連接口，必須保證通訊速率不低于100Mb/s。
3、功能數值指標要求：
含有概括機箱、CPU板等基礎配備，AO板1塊，DI板、DO板和電源板各1塊。
AO板：每塊有10路通道，共地輸出，電平界限：-10V~+10V，分辨率≥16bit，絕對精確度優于2mV。
DI板：每塊有12路通道，既可用來電平寫入，也可用來空節點寫入，電平寫入：0V/24V。
DO板：每塊有8路通道，其中8路為電平寫入，8路為空節點寫入，電平輸出：0V/24V。
六、實驗項目
（一）常規繼電器特性實驗
1、常規電流（A）繼電器特性實驗
2、常規電壓（V）繼電器特性實驗
3、常規功率（W）方向繼電器特性實驗
4、常規差動繼電器特性實驗
5、常規阻抗繼電器特性實驗
6、時間繼電器實驗
7、中間繼電器實驗
8、常規電流（A）速斷保護實驗
9、常規電流（A）電壓（V）連鎖速斷保護實驗
（二） 微機保護實驗
1、數字式繼電器特性實驗（含有概括以下6種數字式繼電器實驗）
(1) 數字式電流（A）繼電器特性實驗
(2) 數字式電壓（V）繼電器特性實驗
(3) 數字式功率（W）方向繼電器特性實驗
(4) 數字式差動繼電器特性實驗
(5) 數字式阻抗繼電器特性實驗
(6) 數字式反時限電器特性實驗
2、10kV-35kV微機保護綜合實驗
(1) 可設定隨意實驗模型，并能實行故障錄波和實驗過程回放*大、*小運行方法下三段電流（A）保護實驗
(2) 10kV線路過電流（A）保護實驗
(3) 35kV線路電流（A）電壓（V）聯鎖速斷保護實驗
(4) 方向性過電流（A）保護實驗
(5) 反時限電流（A）保護實驗
(6) 過電流（A）保護與自動重合閘前加快速度保護實驗
(7) 過電流（A）保護與自動重合閘后加快速度保護實驗
(8) 零序電壓（V）保護實驗
3、110kV微機保護綜合實驗
(1) 可設定隨意實驗模型，并能實行故障錄波和實驗過程回放方向圓相間距離保護實驗
(2) 方向圓接地距離保護實驗
(3) 三段式距離保護實驗
(4) 零序電流（A）保護實驗
(5) 零序方向保護實驗
(6) 零序電壓（V）閉鎖實驗
(7) 距離保護與自動重合閘實驗
(8) 零序電流（A）保護與自動重合閘實驗
4、變壓器保護綜合實驗
(1) 差動類保護與現場保護一致是三相差動保護
(2) 變壓器電流（A）速斷保護實驗
(3) 變壓器差動速斷保護實驗
(4) 變壓器比率限限制動作作差動保護實驗
(5) 變壓器過電流（A）保護實驗
(6) 變壓器低電壓（V）起動過電流（A）保護實驗
(7) 變壓器復合電壓（V）起動過電流（A）保護實驗
(8) 變壓器過負荷保護實驗
(9) 模仿重瓦斯警報、跳閘實驗
(10) 模仿輕瓦斯警報實驗
(11) 模仿超溫警報、跳閘實驗
(12) 模仿過溫警報實驗
5、.電容器保護綜合實驗
(1) 電容器限時電流（A）速斷保護實驗
(2) 電容器過電流（A）保護實驗
(3) 電容器過電壓（V）保護實驗
(4) 電容器母線失壓保護實驗
6、電機保護綜合實驗
(1) 電機過電流（A）保護實驗
(2) 電機不平衡保護實驗
(3) 電機接地保護實驗
(4) 電機低電壓（V）保護實驗
7、發電機差動保護實驗
(1) 差動類保護與現場保護一致是三相差動保護
(2) 發電機差動速斷保護實驗
(3) 發電機比率限限制動作作差動保護實驗
(4) 發電機模仿超溫保護實驗
(5) 發電機模仿過溫保護實驗
8、發電機后備保護實驗
(1) 發電機過電流（A）保護實驗
(2) 發電機過電壓（V）保護實驗
(3) 發電機低電壓（V）保護實驗
(4) 發電機過負荷保護實驗
（三）電力系統解析課程實驗
1、電力系統電氣主接線圖的設計與組態
2、開式電力互聯網的潮流計算
3、環網的潮流計算
4、電力網的電壓（V）和功率（W）分布
5、電力系統不對稱故障的解析計算
6、電力系統三相短路的解析計算
7、電力系統潮流解析實驗
8、電力系統短路計算實驗
（四）變電站綜合自動化實驗
1、變電站監控實驗
2、遙測、遙控、遙信實操功能實驗
3、變電站倒閘實操實驗、實驗
4、變電站送電實操實驗
5、變電站停電實操實驗
6、繼電保護接線實驗
7、110kV線路保護實驗
8、變壓器保護實驗
9、10kV線路保護實驗
10、電容器保護實驗
11、電機保護實驗
（五）電氣工程專業課程設計、畢業設計及創新科研平臺
可用來實行發電廠電氣、電力網、繼電保護課程設計，便利地檢驗課程設計成果。系統通信協議開放，可作為保護、測控、變電站綜合自動化等相關方向的畢業設計和創新科研平臺。
常見問題：
1、如果我要購買電力系統繼電保護綜合實驗裝置,電力自動化實驗臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的電力系統繼電保護綜合實驗裝置,電力自動化實驗臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開電力系統繼電保護綜合實驗裝置,電力自動化實驗臺的發票，您需要提供開票資料。
3、你們的電力系統繼電保護綜合實驗裝置,電力自動化實驗臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
