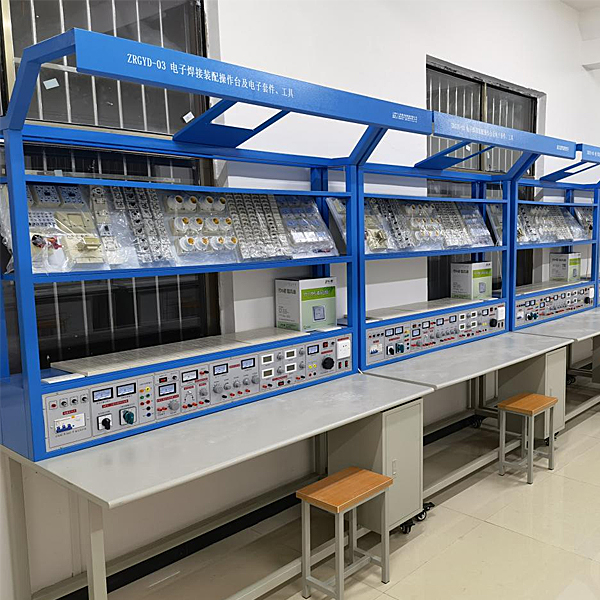

本裝置是高度擬真的電子焊接裝配實操臺，適用學生電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實驗要求?？膳囵B學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工序技藝》相關課程的教學實驗和鑒定考核。

二、技術功能

1、寫入電源：三相四線380V±10％50Hz

2、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃相對濕度<85％(25℃)

3、裝置容量（KV）（KV）（KV）：<200VA

三、實驗裝置

主要應用實驗臺、電源儲物儲物儲物柜、實驗線路板、元件包、工量具套件等含有概括。

1、實驗臺

實驗臺主要應用實驗桌、實驗實操實操操作面板、鋼木框體構造、頂部框體構造等含有概括。

（1）配備裝備裝備有一個工量具儲物儲物儲物柜，可放置實驗套件、工量具和圖紙文檔實驗指導書等；臺面上鋪有綠色防靜電桌墊；另外還設定有四個帶剎車的萬能轉向輪，便利位移和固定。

（2）頂部框體構造上設定有電風扇和30W日光燈（照明設備）各一個。

2、控制臺

1．三相保險座

3．三相電源寫入指標

4．總開關：實驗臺電源總開關，帶漏電、過載保護

5．試驗按鈕：試驗漏電開關漏電功能

6．電源寫入指示1只

7．電源輸出指示3只(紅、綠、黃三色)

8．交流ACACAC電壓（V）（V）（V）表：指示輸出線電壓（V）（V）（V）

9．電壓（V）（V）（V）變換開關：與電壓（V）（V）（V）表協作使用，監示輸出線電壓（V）（V）（V）的大小與對稱情況

10．接線座5只：A單元三相四線及地線輸出

11．電流（A）（A）（A）表W相電流（A）（A）（A）輸出指示

12．O/I開關：三相四線電源輸出控制

(提升安全系數)

13．接線座2只：B單元交流ACACAC低壓電源輸出

14．電表(2A)：B單元交流ACACAC電流（A）（A）（A）指示

15．旋鈕：B單元3-24V交流ACACAC低壓選用輸出

16．開關：C單元雙路直線DC穩壓電源開關

17．旋鈕：C單元雙路Ⅰ路穩流調動

18．旋鈕：C單元雙路Ⅱ路穩流調動

19．接線座2只：C單元Ⅰ路直線DC穩壓輸出

20．保險座：C單元雙路穩壓電源保險

21．電表4只：雙路穩壓電源電壓（V）（V）（V）、電流（A）（A）（A）指示

電子焊接裝配及電子技術實驗臺,機械裝配綜合實驗臺

機電設備裝配技能綜合實驗臺依據機械類、機電類中等職業學校相關專業教學標準，緊密集合行業和企業需求而設計，該平臺實操技能對接國家職業標準，貼合企業實際崗位能力要求，如《機械設備裝配工國家職業標準》、《機修鉗工》、《集合機床實操工國家職業標準》；平臺可以工業現場的經經經典型任務為實踐項目，以完成項目式教學，便利學生在"做中學、學中做"，設定有可實操性和實用性。經過完成機械設備識圖與裝配工序技藝的編寫，零部位件裝配及調動，集合機床、經經經典型機床及機床部位件的裝配與調動，裝配重量（kg）（kg）檢驗和設備的調動測量試驗、運行與試加工等技能，提升學生綜合職業能力，對中職加工制造類專業機械裝配實驗室建造設計起到示范和引領作用。
一、設備特別點
設備依據相關國家職業標準、行業標準職業及崗位的技能要求，集合機械裝配技術領域的特別點，能讓學生在較為真實的環境中實行實驗，以鍛煉學生的職業能力，提升職業素養。
以實際作業任務為載體，按照機械設備的裝配過程及加工過程中的特別點劃分作業實施過程，分部位件裝配及調動、整機裝配及調動、試加工等職業實踐活動，著重培養學生機械裝配技術所需的綜合能力。
二、技術功能
1.寫入電源:三相四線（或三相五線）～380V±10% 50Hz
2.平臺容量（KV）（KV）（KV）:＜0.5kVA
3.作業環境:溫度（℃）（℃）（℃）-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
4.微型異步電機:電壓（V）（V）（V）380V，功率（W）（W）（W）60W
5.交流ACACAC減慢速度電機2臺:1臺規格限定功率（W）（W）（W） 90W，減慢速度比 1:25 1臺規格限定功率（W）（W）（W） 40W，減慢速度比 1:3
6.整體外觀尺寸：1520mm×710mm×1175mm（實驗臺）、900mm×600mm×750mm（實操臺）、
7.安全保護:具電流（A）（A）（A）型漏電保護，安全符合國家標準
三、裝置含有概括
本裝置可完成純機械式自動加工功能，有變速動力箱給設備提供兩路傳動動力，一路動力經過電磁離合器的開合控制精密分度頭的四分度，在精密分度頭的作業臺上裝配四個偏心輪夾緊夾具，在分度頭分度過程中工件自動送料，由偏心輪夾緊方法的夾具使工件夾緊，加工完的工件經過凸輪旋柄檔桿使偏心輪夾緊夾具松開把工件落到料盤里；一路經過同步帶輪傳動連接錐齒輪軸，錐齒輪分配器又分為三路傳動，一路由錐齒輪、圓柱凸輪帶動自動鉆床完成進給、退刀功能；其中二路由錐齒輪軸上裝配由可調的盤型凸輪、限位開關裝置，可控制電磁離合器的電子線路信號，使分度頭與自動鉆床、自動打標機協作動作；第三路由雙萬向聯軸器、齒輪齒條連桿機構控制自動打標機的圓錐滾子離合器，自動打標機由三相異步電機帶動曲軸完成鋼印敲打的功能。
