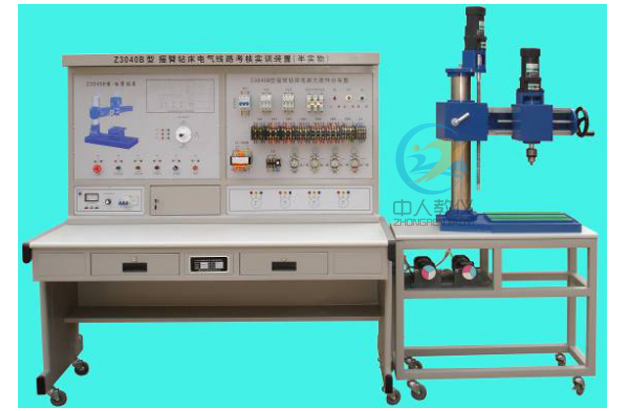

ZRJC-Z3040搖臂鉆床電氣技能實訓裝置
3、主要技術和材料要求：
3.1、基本要求鉆床電氣實驗臺增加了Z3040B搖臂鉆床仿真半實物模型，通過接口把機床電氣部分和機床的實物模型連接起來，將機床的各運動過程全部展現出來，更加真實，直觀。
3.2、結構要求
3.2.1．Z3040B型搖臂鉆床半實物仿真模型是參照實際Z3040B型搖臂鉆床的功能，并按一定尺寸比例縮小的設計；
3.2.2．本套裝置電氣部分的操作，能實現Z3040B型 搖臂鉆床各種運動，它包括：主軸正反轉、搖臂升降等運動；
3.2.3．機床電氣的所有接點，在裝置的面板上都設置了相應的測試點，方便學生檢測判斷，同時在面板下方還設置了故障排除開關；
3.2.4．半實物模型上所用電機的電壓等級與實際使用的機床是完全相同；
3.2.5．通過故障設置，可以使學生能真實的了解到故障點與實際機床的聯系，使學生掌握實際的電氣線路維修保養的動手能力；
3.2.6.所有故障點設置均在控制面板后面，正面為操作面和電器元件。
4、實訓項目要求
4.1．熟悉常用低壓電器的機構、原理；4.2．電路線路分析；
4.3．通過觀察機床模型的運動，了解機床的實際運動；
4.4．通過測量找出線路中的故障點，對鏜床的故障排除；
4.5．設置故障點，作為維修電工的技能考核裝置。
5、故障設置：
5.1．照明不亮；5.2．電源指示不亮；
5.3．主軸電機M1點動；
5.4．主軸電機M1不轉；
5.5．時間繼電器線圈斷開；
5.6．立柱的夾緊失效；
5.7．限位開關故障；
5.8．搖臂升降電動機M2不轉；
5.9．電源斷相；
5.10．熱繼電器FR觸點斷開。
……
可設置不少于30個故障。所有故障點在硬件上實現。
6、 技術參數
6.1輸入電源：三相四線（380V ；50Hz）；6.2工作環境：溫度-10℃～＋40℃；
6.3裝置容量：<1kVA；
6.4裝置重量：<150kg；
6.5半實物模型與實物模型按一定比例縮小，便于直觀教學，能夠進行主軸和工作臺的運動。
7、技術性能指標要求
實訓裝置由電氣控制設備和半實物模型組成；電氣控制屏
7.1、基本要求
實訓裝置主要由控制屏與實訓桌組成。控制屏為高強度絕緣面板，面板采用絲網工藝，牢固、美觀。控制屏上固定搖臂鉆床示意圖面板、搖臂鉆床電氣線路元器件布線區面板,下層裝有交流電源控制板等組件。實訓桌桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。
7.2、人身及設備安全保護
7.2.1設有電流型漏電斷路保護器，確保人身和實驗設備安全。
7.2.2設有電壓型漏電保護功能，避免實驗裝置表面漏電，保護實驗者人身安全。
7.3、交流電源技術要求
7.3.1電源控制板：三相四線380V電源輸入，通過漏電保護器接通總開關，急停按鈕用做緊急停止總電源。
7.3.2搖臂鉆床圖：面板上印有Z3040B搖臂鉆床示意圖，電氣原理圖。
7.3.3搖臂鉆床電氣線路元器件布線區：安裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器、電磁鐵所有主要機床電器，這些元器件直接安裝在面板上，可以很清晰的看到它們的動作狀況
7.3.4排故裝置：面板上面裝有30個微型按鈕，每個微型按鈕對應一個故障點，學生根據故障現象，確定故障點后，按動相應的微型按鈕，即可實現排故操作，簡單便捷。
Z3040型 搖臂鉆床仿真半實物模型
8、基本要求
Z3040B型 搖臂鉆床仿真半實物床身用鑄件，專用模具一次成型，貼近真實機床；機床表面采用高頻淬火工藝，經久耐用，模型所用電機的電壓等級與實際機床完全相同，能夠真實展示Z3040B搖臂鉆床的各種運行狀態。9、鉆床模型技術參數
9.1 搖臂擺動角度：360º；
9.2 主軸電機功率（kW）：0.5-1 kW； 搖臂上升和下降電機（kW）：0.5-1 kW；
9.3 內外立柱的夾緊放松裝置；
9.4模型外形尺寸：（長×寬×高）mm： 800mm×300mm×600mm （參考）
9.5半實物模型與實物模型按一定比例縮小，便于直觀教學，能夠進行主軸和搖臂運動。
電氣控制功能
電氣控制線路所完成的功能應和實際Z3040B搖臂鉆床控制相一致，包括電力拖動、主電路和控制電路或輔助電路等。
所有電氣元器件應選用國家認證的產品。確保產品質量。
