--JLC01 機械傳動創意結合測量試驗實驗臺

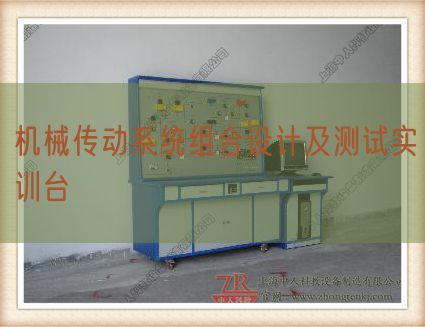

--JLC01型 機械傳動功能測量試驗綜合實驗臺圖

本機械傳動創意結合測量試驗實驗臺以新型實驗臺、人機工程學等綜合因素而設計，保證了機械傳動功能綜合測量試驗實驗臺的便利性、實用性，同時也保證了實驗教學功能和科研生產功能。能快速組裝多種結合機械傳動,測量試驗各種傳動的速比、轉矩、效率，可恒定載入、恒轉動速度、恒轉矩，同步隨時或連續采樣，能自由實行數值收集處置整理、工況控制與實驗成果自動輸出。控制精確度為1%，測量精確度為1%。
一、 功能簡介：
1、 運用實驗臺的自動控制測量試驗技術能自動測量試驗出機械傳動功能功能數值、如轉動速度n (r/min)、扭矩M (N.m)、功率（W）N(K.w)，并自動測繪制作出傳動比、扭矩、轉動速度等彎彎曲線；
2、 經過對某種機械傳動裝置和傳動方案功能功能數值彎彎曲線的測量試驗、來解析對比機械傳動的功能特別點；
3、 實驗臺可替代傳統的單一試驗臺實行有關類型機械傳動的基礎實驗。如，V帶傳動實驗、同步帶傳動實驗、擺線針輪傳動實驗和實行多級結合傳動系統布置優化實驗。如：鏈—齒輪及齒輪—鏈結合實驗；鏈—蝸輪蝸桿及蝸輪蝸桿—鏈結合實驗；鏈—擺線針輪及擺線針輪—鏈結合實驗等26組機械傳動方案測量試驗搭接實驗；
4、 可用來生產科研實際，在10N.m-50N.m界限內對各種新型齒輪減慢速度器、變速軸承減慢速度器的測量試驗。
二、 機械傳動功能綜合測量試驗實驗臺傳動系統結合方案：
1、 V帶傳動實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—V帶及帶輪—50N轉矩轉動速度傳感器—磁粉限限制動作作器
2、 同步帶傳動實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—同步帶及同步帶輪—50N轉矩轉動速度傳感器—磁粉限限制動作作器
3、 鏈輪傳動實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—滾子鏈及鏈輪—50N轉矩轉動速度傳感器—磁粉限限制動作作器
4、 齒輪傳動實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—直齒圓柱齒輪變速結合—50N轉矩轉動速度傳感器—磁粉限限制動作作器
5、 擺線針輪傳動實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—擺線針輪減慢速度器—50N轉矩轉動速度傳感器—磁粉限限制動作作器
6、 蝸輪蝸桿傳動實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—蝸輪減慢速度器—50N轉矩轉動速度傳感器—磁粉限限制動作作器
7、 V帶—齒輪結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—V帶及帶輪—直齒圓柱齒輪變速結合—50N轉矩轉動速度傳感器—磁粉限限制動作作器
8、 齒輪—V帶結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—直齒圓柱齒輪變速結合—V帶及帶輪—50N轉矩轉動速度傳感器—磁粉限限制動作作器
9、 同步帶—齒輪結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—同步帶及同步帶輪—直齒圓柱齒輪變速結合—50N轉矩轉動速度傳感器—磁粉限限制動作作器
10、 齒輪—同步帶結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—直齒圓柱齒輪變速結合—同步帶及同步帶輪—50N轉矩轉動速度傳感器—磁粉限限制動作作器
11、 鏈—齒輪結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—滾子鏈及鏈輪—直齒圓柱齒輪變速結合—50N轉矩轉動速度傳感器—磁粉限限制動作作器
12、 齒輪—鏈結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—直齒圓柱齒輪變速結合—滾子鏈及鏈輪—50N轉矩轉動速度傳感器—磁粉限限制動作作器
13、 V帶—鏈傳動結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—V帶及帶輪—滾子鏈及鏈輪—50N轉矩轉動速度傳感器—磁粉限限制動作作器
14、 鏈—V帶結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—滾子鏈及鏈輪—V帶及帶輪—50N轉矩轉動速度傳感器—磁粉限限制動作作器
15、 V帶—蝸輪蝸桿結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—V帶及帶輪—蝸輪減慢速度器—50N轉矩轉動速度傳感器—磁粉限限制動作作器
16、 蝸輪蝸桿—V帶結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—蝸輪減慢速度器—V帶及帶輪—50N轉矩轉動速度傳感器—磁粉限限制動作作器
17、 同步帶—蝸輪蝸桿結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—同步帶及同步帶輪—蝸輪減慢速度器—50N轉矩轉動速度傳感器—磁粉限限制動作作器
18、 蝸輪蝸桿—同步帶結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—蝸輪減慢速度器—同步帶及同步帶輪—50N轉矩轉動速度傳感器—磁粉限限制動作作器
19、 鏈—蝸輪蝸桿結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—滾子鏈及鏈輪—蝸輪減慢速度器—50N轉矩轉動速度傳感器—磁粉限限制動作作器
20、 蝸輪蝸桿—鏈結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—蝸輪減慢速度器—滾子鏈及鏈輪—50N轉矩轉動速度傳感器—磁粉限限制動作作器
21、 V帶—擺線針輪結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—V帶及帶輪—擺線針輪減慢速度器—50N轉矩轉動速度傳感器—磁粉限限制動作作器
22、 擺線針輪—V帶結合實
變頻調節速度電機—10N轉矩轉動速度傳感器—擺線針輪減慢速度器—V帶及帶輪—50N轉矩轉動速度傳感器—磁粉限限制動作作器
23、 同步帶—擺線針輪結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—同步帶及同步帶輪—擺線針輪減慢速度器—50N轉矩轉動速度傳感器—磁粉限限制動作作器
24、 擺線針輪—同步帶結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—擺線針輪減慢速度器—同步帶及同步帶輪—50N轉矩轉動速度傳感器—磁粉限限制動作作器
25、 鏈—擺線針輪結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—滾子鏈及鏈輪—擺線針輪減慢速度器—50N轉矩轉動速度傳感器—磁粉限限制動作作器
26、 擺線針輪—鏈結合實驗
變頻調節速度電機—10N轉矩轉動速度傳感器—擺線針輪減慢速度器—滾子鏈及鏈輪—50N轉
三、 主要技術功能數值及功能指標：
1、 動力部分
1) 三相感應變頻電機：
 規格限定功率（W）0.55KW；
 同步轉動速度1500r/min；
 寫入電壓（V）380V。
2) 變頻器：
 變頻界限 2～200 HZ；
 功率（W）：0.75KW；
2、 測量試驗部分
1) 轉矩轉動速度傳感器：
 規格限定轉矩 10N.m；
 轉動速度界限 0～6000r/min。
2) 轉矩轉動速度傳感器：
 規格限定轉矩 50N.m；
 轉動速度界限 0～6000r/min。
3、 被測部分
1) 直齒圓柱齒輪減慢速度器：
 減慢速度比 1：5；
 齒數Z1=19；
 Z2=95。
2) 擺線針輪減慢速度器：
 減慢速度比1：9。
3) 蝸輪減慢速度器：
 減慢速度比 1：10；
 蝸桿頭數Z1=1；　
 中心距a=50ｍｍ。
4) 同步帶傳動：
 帶輪齒數Z1=18 Z2=25 ；
 節距LP=9.525；
 L型同步帶 3×16×80。
5) 三角帶傳動：
 帶輪基準直徑 D1=70mm、D2=115mm；
 0型帶L內=900mm；
 帶輪基準直徑 D1=76mm D2=145mm
 帶輪基準直徑 D1=70mm D2=88mm；
 0型帶L內=630mm。
6) 鏈傳動：
 鏈輪 Z1=17 、Z2=2；
 滾子鏈 08A－1×72；
 滾子鏈 08A－1×52；
 滾子鏈 08A－1×68。
4、 磁粉載入：
 磁粉限限制動作作(載入)器：規格限定轉矩50N.m；
 激磁電流（A）0～2A；
 允許滑差功率（W）1.1KW。
5、 主實驗臺：
 以型鋼作為主框體結構、1.5mm厚的優質鐵皮（經特殊防銹處置整理）等制作而成，全部經過特殊防銹處置整理、放光噴塑，外觀美觀大方；
 實驗平臺應用厚度為60mm的鑄造平操作面板，經過刨、銑、磨等多道加工工序技藝制作而成，多條T形槽可便利的固定各種加快速度器、軸承座；
 尺寸：1200(長)×780(寬)×845(高)；（單位：mm）
 重量（kg）：約450Kg；
6、 電氣控制實驗臺：
 以型鋼作為主框體結構、1.5mm厚的優質鐵皮（經特殊防銹處置整理）等制作而成，全部經過特殊防銹處置整理、放光噴塑，外觀美觀大方；
 主電子回路：本實驗臺強電控制部分均隱藏于電氣控制儲物儲物柜，可電子回路設定有過載保護、短路保護等功能，使用安全可靠；
 控制電子回路：全部控制電子回路均為DC24V控制，而且控制直線DC電源自帶短路保護，外部連接控制實驗連接線均為高絕緣保護的連接實驗連接線。
 尺寸：900(長)×780(寬)×845(高)；（單位：mm）
 重量（kg）：約60Kg；
7、 數值收集控制系統：
 工業控制計算機數值數值：2內部存儲、500G硬盤；
 19寸液晶顯露器；
 數值收集控制系統。
