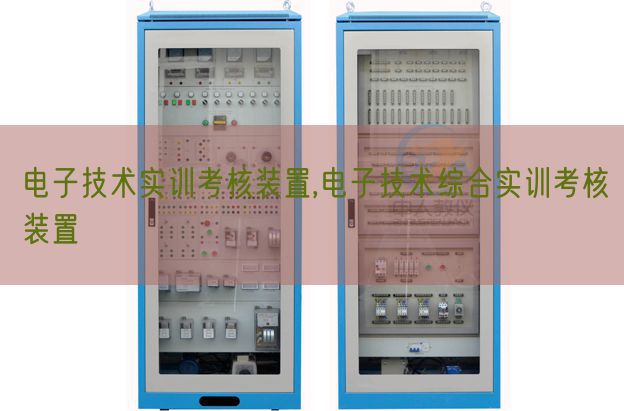

--790D 電子技術綜合實驗考核裝置 一、技術功能
1 、寫入電源：三相四線～ 220V±10% 50Hz
2 、溫度（℃）： -10℃ ～ + 40℃ ，相對濕度＜ 85% （ 25℃ ）
3 、裝置容量（KV）：＜ 0.5KVA
4 、重量（kg）： 120Kg
5 、外觀尺寸： 1400mm × 700mm × 1500mm
二、實驗裝置基礎配備及功能
本實驗設備主要采用實驗屏、實驗箱式掛式模塊件、實驗桌等構成。
（一）實驗屏
實驗屏為鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板，為實驗箱式掛式模塊件提供直線DC電源、函數信號發生器、測量試驗儀表及實驗器件等。
1 、電源部分：電源寫入時信號燈亮，開啟一相漏電開關 , 實驗臺開始作業。
1.1 交流ACAC電源
1.1.1 提供低壓交流ACAC電源： 0V 、 6V 、 10V 、 14V 插頭各一路及中心插頭 17V 兩路。
1.1.2 提供 0-240V 連續可調交流ACAC電源，經整流環節同時可得 0-250V 直線DC電源，有表指示。
1.2 、直線DC電源：
1.2.1 四路固定直線DC電源： ±12V 、 ±5V ，每路均有短路、過載保護功能。
1.2.2 二路互相單單獨的 0 -30V 連續可調恒流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調動，輸出電流（A） 2A ，設定有預設限流和保 護功能，自動恢復功能。將兩路 0-30V 電源經過適當的連接，可得到輸出 0 ～ ±30V 連續可調或 0-60V 連續可調電源。
2 、函數信號發生器：輸出正弦波、矩形波、三角波
2.1 頻率界限： 5Hz-550KHz ，含五個頻段。
2.2 頻率指示：由 Hz 表直接讀出。
2.3 電壓（V）輸出界限：正弦波 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz
三級衰減： 0db ， 20db ， 40db ，設定有連續細調
矩形波： 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz ，幅度連續可調
三角波： 5Hz-250KHz ＞ 1V
3 、連續計數脈沖：輸出頻率 0.5-300KHz 。
4 、單次脈沖：每次可輸出一對正負脈沖。
5 、音頻功率（W）放大器：寫入音頻電壓（V）不低于 10mV ，輸出功率（W）不小于 1W ，音量可調，內有喇叭，用來放大電子回路擴音，也可作信號尋跡。
6 、七段譯碼器： 6 組七段譯碼器及對應譯碼顯露數碼管。
7 、邏輯電平顯露： 8 位 LED 顯露
8 、邏輯電平開關： 8 位開關電平輸出
9 、智能數字顯露直線DC數字電壓（V）表 1 只： 應用 ICL 公司高功能 AD 變換器配以高速 MPU 單元設計而成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，測量界限： 0-200V 。手動測量范圍為： 2V 、 20V 、 200V 。測量精確度為 0.5 級。設定有數值存儲與查詢功能。設定有超測量范圍報警、指示及切斷總電源等功能。
10 、智能數字顯露直線DC數字電流（A）表 1 只：應用 ECL 公司高功能 AD 變換器配以高速 MPU 單元設計而成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，測量界限： 0-2000mA 。手動測量范圍為： 20mA 、 200mA 、 2000mA 。測量精確度為 0.5 級。設定有數值存儲與查詢功能。設定有超測量范圍報警、指示等功能。
（二）實驗箱式掛式模塊件
1 、 DZJ-01 三極管放大電子回路
2 、 DZJ-02 場效應管及負反饋放大電子回路
3 、 DZJ-03 包括運算放大器應用（一）
4 、 DZJ-04 包括運算放大器應用（二）
5 、 DZJ-05 包括運算放大器應用（三）
6 、 DZJ-06 振蕩電子回路和功放電子回路
7 、 DZJ-07 直線DC穩壓電源電子回路
8 、 DZJ-08 數字電子回路實驗箱式掛式模塊件
9 、 DZJ-09 綜合實驗箱式掛式模塊件
（三）實驗桌
　　實驗桌為鋼制雙層亞光密紋噴塑，桌面為防火燒、防水浸、耐磨損高密度板，構造堅固，造型美觀大方。實驗桌下方設定有元件儲物儲物儲物柜，可以放置實驗箱式掛式模塊件，還設定有四個帶剎車的輪子，方便位移和固定。
三、實驗項目
（一）模仿電子回路基礎技能實驗
1 ．二極管的正向特性
2 ．二極管的反向特性
3 ．二極管的開關特性
4 ．二極管嵌位器
5 ．二極管限幅器
6 ．三極管寫入輸出特性
7 ．三極管基礎放大器
8 ．三極管限幅器
9 ．恒壓源電子回路
10 ．恒流源電子回路
11 ．三極管開關特性
12 ．三極管實用電子回路
13 ．低頻小信號放大器
14 ．帶負載單極小信號電壓（V）放大
15 ．電壓（V）負反饋偏置電子回路
16 ．串聯電流（A）負反饋電子回路
17 ．串聯電壓（V）負反饋電子回路
18 ．并聯電壓（V）負反饋電子回路
19 ．并聯電流（A）負反饋電子回路
20 ．射極輸出電子回路
21 ．自主射極輸出電子回路
22 ．用電阻提升發射極電位
23 ．用穩壓管提升發射極電位
24 ．用負反饋消除自激振蕩
25 ．單管小信號放大器
26 ．雙管兩極放大器
27 ．結型效管放大器
28 ．場效應管分壓式自偏壓電子回路
29 ．用電容衰減高頻電壓（V）
30 ．射極跟隨器
31 ．差動放大器
32 ．長尾式差動放大器
33 ．差動寫入單端輸出
34 ． OTL 互補對稱放大器
35 ． OTL 功率（W）放大器
36 ．差動寫入運算放大器
37 ． RC 移相振蕩器
38 ． PC 橋式振蕩器
39 ．電感式振蕩器
40 ．石英晶體振蕩器
41 ．電容三點式振蕩器
42 ．變壓器反饋式振蕩器
43 ．雙 T 選頻互聯網
44 ．矩形波振蕩器
45 ．鋸齒波振蕩器
46 ．正弦波振蕩器
47 ．音頻振蕩器
48 ．正弦波余弦波振蕩器
49 ．差動放大器基礎電子回路
50 ．恒流源差動放大器
51 ．雙電源差動放大器
52 ．單端寫入單端輸出
53 ．差動寫入雙端輸出
54 ．恒壓源恒流源
55 ．三管 OTL 互補對稱放大器
56 ．四管 OTL 互補推挽功率（W）放大器
57 ．包括功率（W）放大器
58 ．二極管的伏安特性
59 ．電容隔直特性
60 ．三極管基礎放大原理
61 ．共基極電子回路
62 ．共發射極電子回路
63 ．共集電極電子回路
64 ．分壓式電流（A）負反饋偏置電子回路
65 ．用熱敏電阻平穩作業點
66 ．二極管平穩作業點
67 ．共源極放大電子回路
68 ．共漏極放大電子回路
69 ．共柵極放大電子回路
70 ．同相運算放大器
71 ．同相寫入保護措施
72 ．基礎同相運算電子回路
73 ．反相運算基礎電子回路
74 ．反相寫入保護措施
75 ．同相寫入求和運算
76 ．雙端寫入求和運算
77 ．反相寫入求和運算
78 ．簡便的過零對比電子回路
79 ．雙限對比電子回路
80 ．基礎帶通慮波電子回路
81 ．矩形波振蕩器
82 ．變壓整流濾波電子回路
83 ．橋式整流穩壓電子回路
84 ．倍壓整流電
85 ．三端包括穩壓
86 ．三端可調包括穩壓
87 ．電子濾波器
88 ．連續可調穩壓電源
89 ．穩壓電源軟啟動
90 ．阻容二極管儲發可控硅
91 ．電子調壓器
92 ．晶閘管觸發電子回路
93 ．設定有放大環節的穩壓電源
94 ．并聯穩壓電源
95 ．串聯穩壓電源
（二）數字電子回路基礎技能實驗
1 ． TTL 包括邏輯門的功能數值測量試驗
2 ． CMOS 邏輯門的功能數值測量試驗
3 ． TTL 包括電極開路門與三態輸出門的應用
4 ． 與、非、或、與非門電子回路實驗
5 ． 半加器電子回路實
6 ． 全加器電子回路實驗
7 ． RS 觸發器實驗
8 ． D 觸發器實驗
9 ． JK 觸發器實驗
10 ． T 觸發器實驗
11 ． JK 型觸發器變換成 D 觸發器
12 ． D 型觸發器變換成 JK 觸發器
13 ． 計數器實驗
14 ． MSI 移位寄存器及其應用
15 ． 譯碼器及其變換方法
16 ． MSI 數值選用器及邏輯設計
17 ． 微分型單穩態電子回路
18 ． 環形多諧振蕩器
19 ． 運用門電子回路包括編碼器、分配器、選用器
20 ． 結合電子回路的設計之一一一編碼變換
21 ． 結合電子回路的設計之二一一顯露電子回路
22 ． 同步時序電子回路的設計
23 ． 計算機數值數值時序電子回路的設計
24 ． 包括定時器測量試驗及應用
25 ． CMOS 包括 A/D 、 D/A 變換電子回路實驗
26 ． 二極管非門、或非門電子回路
27 ． 三極管非門、與非門、或非門電子回路
28 ． 異步十進制減法計數器
29 ． 異步十進制加法計數器
30 ． 綜合能力培訓實驗一一電子秒表
（三）綜合電子回路實驗
1 ．溫控電子回路
2 ．排風扇自動啟閉電子回路
3 ．光控電子回路
4 ．光控電子回路開關
5 ．航檔燈
6 ．音樂門鈴電子回路
7 ．電子門鈴電子回路
8 ．電子報警器
9 ．音樂報警器
10 ．閃光燈
11 ．家用臺燈調光電子回路
