六工位電工技能實訓考核裝置,電工技能工作島
時間:2024-12-10 18:00:24 點擊次數:47
中人教儀廠

--997 電工電子技能作業島

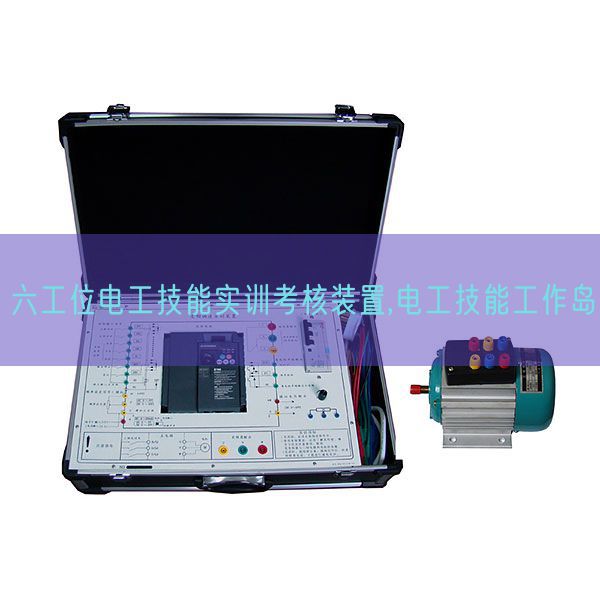

(參考圖)
一、設備基礎簡介:
電工電子技能作業島是依據國家人力資源與社會保障部《技工院校工學集合課程教學改革試點作業方案》設計,圍繞經經典型作業任務確定課程目標,選用課程內容,制定專業教學計劃,按照國家職業標準中相關內容,將機電工學集合中有關<模仿電子技術>、<數字電子技術>、 <電工基礎>、<電子回路原理>、<電子回路與磁路>、<電工學>、<電力電子技術>等經過作業任務的實訓有機集合在一起,完成將經經典型作業任務量化為多各子任務,循序漸進的貫徹以任務引領、項目驅動、模型塊化教學的新理念,遵循教學規律,運用多媒體教學、互聯網教學及情景化教學的先進手段,將復雜的知識點簡便化,深奧的課程課程理論點明晰化,貼近實際的企業作業內容與流程,將實驗車間與企業、實驗老師與企業職員、實驗內容與作業任務真正融合為一,達到工學集合教學目的。
電工電子技能作業島應用6邊桌設計,實驗模型塊自由結合的新思路,學生可按照實驗項目的要求結合成相應的實驗電子回路,完成電工、電子技術的實驗,達到"教"、"培"、"考"目的,設備結合簡便使用便利布置科學整齊美觀,拓展升級容易。同時應用了彩色噴繪新工序技藝、鋼制噴塑新工序技藝等先進工序技藝。適用來職業院校、技工學校等用來電工基礎技能的實驗考核。
二、技術功能數值:
1、 作業電源: 三相四線 AC380V±5% 50Hz
2、 安全保護: 漏電保護(動作電流(A)≤30mA),過流保護,熔斷器保護
3、 規格限定功率(W): 2KW
4、 環境溫度(℃): -10℃~40℃
5、 相對濕度: ≤85%
6、 作業臺尺寸:2500mm(直徑)×775mm(高)、桌面為內切六邊形;
7、 電氣固定方法:內螺紋膠粒
三、設備構造:
電工電子技能作業島由六邊形作業臺、六邊形電源控制屏、磁吸式實驗模型塊、磁吸式實驗底座等,能同時容納6名學生在設備上實行實操。
(一)六邊形作業臺:六邊形作業臺:桌體應用優質冷軋鐵板,經過機械加工成型,整機既堅固耐用,又美觀大方。作業臺表面噴塑,色彩穩重。作業臺六工位設計,每工位設定有雙開門式存儲儲物儲物柜,工位與工位之間應用圓弧形過渡板連接。桌面為六邊形構造,應用30mm厚的實芯理化板非高密度防火燒板,外表面貼防火燒板,桌邊倒圓弧處置整理,美觀安全。作業臺直徑為2500mm,高度按人體工程學要求設計,高度為750mm。
(二)六邊形電源控制屏:電源控制屏應用六邊形構造,與作業臺相對應。框體結構應用優質鞍鋼盒裝鐵板,經過機械加工成型,外表面噴涂彩色環氧聚塑。六個作業面配備有實驗電源控制系統,控制操作面板設定有漏電保護、短路保護功能。電源控制屏頂面應用10mm厚的鋁框包邊,內置有直徑為850mm的多角度共同共用實操平臺。每工位電源控制屏功能:
1、電源寫入:AC220V±10%50Hz
2、電源輸出:
1)提供直線DC電源輸出:-5V/0.2A~+5V/0.2A可調, -12V/0.2A~+12V/0.2A可調,固定電源+12V/1A,-12/1A,+5V/1A,-5V/1A;設定有短路保護自動恢復功能;
2)提供交流ACAC電源AC15V,AC7.5V,AC0V;
3)信號源(函數發生器):
幅度連續可調信號源,可輸出三角波、方波、正弦波,頻率界限10Hz~100KHz;
提供正負輸出單次脈沖(脈沖信號發生器):
提供正負脈沖輸出,每按一次輸出一個正負脈沖;
4)提供三態邏輯測量試驗筆:
可測量和顯露TTL電平的高電平、低電平和高阻態;
3、提供12V/5W燈泡負載一個;
4、提供200歐/2W功率(W)電阻一個;
5、提供12V/1.2W直線DC電機負載一個;
(三)磁吸式實驗模型塊
提供一套磁吸式電工電子實驗模型塊(全部磁吸式透明創新實驗模型塊儲物在特制的磁吸式底層基板上,方便管理),可以完成直線DC電子回路、模仿電子技術、數字電子技術和電子綜合應用實驗項目。實驗模型塊操作面板應用PCB板制作而成,器件和信號連接口均已引至板上的專用插頭座,實驗模型塊裝備有四個強力磁吸盤,與"磁吸式實驗基座"協作實驗實操。
磁吸式實驗模型塊由透明元件盒及PCB板包括,元件盒是結合式透明元件盒,元件盒單元組應用多元件、經經典型實驗單元電子回路、經經典型傳感器、通用包括電子回路插頭座等制成,可按照實驗需要便利地結合成不一樣的電工電子實驗線路;使實驗設定有開放性和創新性,元件盒體由透明有機工程塑料注塑而成,設定有示教功能,使使用者能夠查看到元件形狀和接線方法,有利于教師講解和學生認識;操作面板應用PCB制作而成,表面清爽、符文號線路清晰、表面耐磨損損、元件更換容易;操作面板上標識的元件電子回路符文號應用最新國家標準,設定有整體構造緊湊、外觀美觀大方、裝配簡便、使用保管便利等特別點。實驗連接線插孔應用防轉座,實驗連接線裝備有彈性插頭可在模型塊上面插接,以保證可靠連接實行各種實驗;實驗時可按照實驗內容和技能實訓的需要,便利地在"磁吸式實驗基座"隨意結合實驗線路,以完成不一樣的實驗項目等。
★(1)電工基礎實驗模型塊
① 電子回路基礎一
模型塊提供7種常用電阻(功率(W)不小于1W );7種實驗配套電容;4種常用二極管,含有概括整流二極管、檢波二極管、開關二極管、穩壓二極管;3種常用色環電感;兩路開關控制電子回路;NPN、PNP三極管各一個;2路電流(A)方向不一樣的電流(A)測量試驗插孔;全部器件均配備有測量試驗插孔,既可以適用常用元件的測量實驗,又可以結合使用,完成配套的各種實驗以及各種創新實驗內容。
② 電子回路原理一
模型塊上設定有電源供電指示及供電單元、基爾霍夫定理、疊加原理、互易定理等實驗內容,實驗電子回路經過開關變換即可完成不一樣實驗電子回路的搭建,同時配備有專用的電流(A)插頭座,便利電流(A)的測量。
③ 電子回路原理二
模型塊上設定有電源供電指示及供電單元、戴維南定理、諾頓定理、電源等效變換、最大功率(W)傳輸定理等實驗內容,實驗電子回路經過開關變換即可完成不一樣實驗電子回路的搭建,同時配備有專用的電流(A)插頭座,便利電流(A)的測量。
④ 動態電子回路一
模型塊上設定有電源供電指示及供電單元、R、L、C特性測量試驗,一階動態響應,二階動態響應等實驗內容,實驗電子回路經過開關變換即可完成不一樣實驗電子回路的搭建。同時配備有專用的波動線測量試驗環,便利波動線的測量。
⑤ 動態電子回路二
模型塊上設定有電源供電指示及供電單元、RC串并聯選頻,RC單、雙T選頻互聯網、RLC串聯諧振電子回路等實驗內容,實驗電子回路經過開關變換即可完成不一樣實驗電子回路的搭建。同時配備有專用的波動線測量試驗環,便利波動線的測量。
⑥ 有源濾波器
模型塊上設定有電源供電指示及供電單元、二階有源低通濾波器、二階有源高通濾波器、二階有源帶通濾波器、二階有源帶阻濾波器四個實驗,同時配備有專用的測量試驗環,便利波動線的測量。
⑦ 電壓(V)電流(A)表模型塊
模型塊上裝備有一塊直線DC電壓(V)表85C17 30V,一塊直線DC電流(A)表85C17 1A.
(2)模仿電子回路實驗模型塊
⑧ 晶體管放大電子回路一
模型塊上設定有電源供電指示及供電單元、晶體管放大單元模型塊電子回路,可完成單管放大電子回路實驗、兩級放大電子回路實驗、負反饋放大電子回路實驗等試訓內容,實驗電子回路經過開關變換即可完成不一樣實驗電子回路的搭建。同時配備有專用的波動線測量試驗環,便利波動線的測量。
⑨ 晶體管放大電子回路二
模型塊上設定有電源供電指示及供電單元、差分放大電子回路、場效應管放大電子回路,可完成場效應管放大電子回路實驗以及差動放大器等實驗內容,實驗電子回路經過開關變換即可完成不一樣實驗電子回路的搭建。同時配備有專用的波動線測量試驗環,便利波動線的測量。
⑩ 波動線發生電子回路
模型塊上設定有電源供電指示及供電單元、波動線發生電子回路,可完成RC正弦波振蕩器實驗、LC正弦波振蕩器等實驗內容,實驗電子回路經過開關變換即可完成不一樣實驗電子回路的搭建。同時配備有專用的波動線測量試驗環,便利波動線的測量。
11 包括運放電子回路
模型塊上設定有電源供電指示及供電單元和包括功放放大電子回路實驗內容等,同時模型塊還提供各種實驗中所需要的電阻、電容、二極管等常用元件以適用實驗需求。
12 功率(W)放大電子回路
模型塊上設定有電源供電指示及供電單元、功率(W)放大電子回路,可完成OTL功率(W)放大電子回路、包括功率(W)放大電子回路等實驗內容,實驗電子回路經過開關變換即可完成不一樣實驗電子回路的搭建。同時配備有專用的波動線測量試驗環,便利波動線的測量。
13 直線DC穩壓電源電子回路
模型塊上設定有電源供電指示及供電單元、整流電子回路、寫入濾波、輸出濾波、可調包括穩壓、二極管穩壓、晶體管串聯穩壓、晶閘管可控整流、固定包括穩壓電子回路,可完成各種穩壓電子回路實驗內容。
(3)數字電子回路實驗模型塊
① DIP拓展電子回路一
模板上設定有電源供電指示及供電單元、2組14腳鎖緊插頭座,便利拓展使用各種數字芯片,拓展實驗內容。
② DIP拓展電子回路二
模板上設定有電源供電指示及供電單元、1組20腳鎖緊插頭座,軍品圓孔型直插式IC插頭座,便利拓展使用各種數字芯片,拓展實驗內容。
③ DIP拓展電子回路三
模板上設定有電源供電指示及供電單元、2塊400孔面包板,提供16路單排插頭座轉鍍金臺階插頭座電子回路,便利拓展使用各種數字芯片,自由搭建實驗電子回路,拓展實驗內容。
④ 邏輯電平輸出電子回路
模型塊上設定有電源供電指示及供電單元、2組TTL三態輸出電子回路單元(帶三色指示燈)、16路TTL電平輸出單元(帶三色指示燈)、16路帶驅動TTL電平指示單元(三色指示燈),提供實驗所需各種邏輯電平資源。
⑤ LED顯露電子回路模型塊
模型塊上設定有電源供電指示及供電單元、共陰數碼管單元、共陽數碼管單元、8*8LED點陣單元,6組LED數碼管及配套驅動顯露單元,可在模型塊上完成各種LED基礎顯露實驗及數字時鐘實驗。
⑥ 數電選配芯片套件
提供1套實驗所需各種數字邏輯芯片,適用常規數字電子回路實驗和學生自行創新實驗的需求。
(四)磁吸式實驗基座1套:鋼質噴塑構造,表面均布與磁吸式實驗模型塊相配套的磁孔,不需螺絲就能便利布置實驗模型塊。
(五)焊接實驗套件(1套/臺)
1、電子報警器
2、電子門鈴電子回路
3、光控電子回路
4、光控電子回路開關
5、航標燈
6、家用臺燈調光電子回路
7、排風扇自動啟閉電子回路
9、溫控電子回路
10、音樂門鈴電子回路試
11、六管超外差式調頻收音機
12、LED數字電子鐘
13、多路搶答器
(六)★配套電工技術多媒體課件教學系統適應全部的教學資料及實訓指導書,內容豐富并可隨意調取。合理地運用多媒體課件教學系統,可以很大程度上減輕老師講課的作業量。
★1、提供研發單位"電工技術多媒體課件教學系統"著作權證書復印件加蓋單位公章;
★2、提供研發單位"授權書"原件并蓋公章;
★3、為了教學的統一性要求光伏發電工程技術多媒體課件教學系統與實驗裝置是同一個生產商!
(含有以下內容):
第1章 直線DC電子回路與電子回路解析方法
第2章 電子回路的暫態解析
第3章 正弦交流ACAC電子回路
第4章 三相交流ACAC電子回路
第5章 供電與用電
第6章 變壓器
第7章 電機
第8章 電機控制
第9章 電子回路的暫態解析
第10章 正弦交流ACAC電子回路
第11章 包括運算放大器
第12章 繼電接觸器控制系統
第13章 電子電子回路中的反饋
第14章 半導體器件
第15章 基礎放大電子回路
第16章 直線DC穩壓電源
第17章 電力電子技術
第18章 模仿量和數字量的變換
第19章 交通燈控制系統的設計
第20章 觸發器和時序邏輯電子回路
四、實驗項目
1、電工部分
實驗一 電位、電壓(V)的測量及電子回路電位圖的測繪制作
實驗二 基爾霍夫定律的訓證
實驗三 疊加原理的訓證
實驗四 電壓(V)源與電流(A)源的等效變換
實驗五 戴維南定理和諾頓定理的訓證
實驗六 最大功率(W)傳輸條件測量
實驗七 受控源VCVS、VCCS、CCVS、CCCS的實驗研究
實驗八 RC一階電子回路的響應測量試驗
實驗九 二階動態電子回路響應的研究
實驗十 R、L、C元件阻抗特性的測量
實驗十一 RC選頻互聯網特性測量試驗
實驗十二 單雙T互聯網頻率特性測量試驗
實驗十三 R、L、C串聯諧振電子回路的研究
實驗十四 雙口互聯網測量試驗
實驗十五 負阻抗變換器
2、模仿電子回路部分
實驗一 常用電子儀表器具的使用
實驗二 單管放大電子回路的測量
實驗三 場效應管放大器
實驗四 負反饋放大器
實驗五 差動放大器
實驗六 包括運放基礎運算電子回路
實驗七 包括運放對比器
實驗八 包括運算放大器的有源濾波器
實驗九 RC正弦波振蕩器
實驗十 LC正弦波振蕩器
實驗十一 低頻功率(W)放大器(Ⅰ)─OTL 功率(W)放大器
實驗十二 低頻功率(W)放大器(Ⅱ)─包括功率(W)放大器
實驗十三 包括穩壓器穩壓電源
實驗十四 串聯型晶體管穩壓電源
3、數字電子回路部分
實驗一 數字電子回路實驗基礎
實驗二 包括邏輯門電子回路的邏輯功能
實驗三 結合邏輯電子回路的解析
實驗四 數值選用器
實驗五 小規模結合邏輯電子回路的設計
實驗六 中規模結合邏輯電子回路的設計
實驗七 觸發器
實驗八 同步時序邏輯電子回路的解析
實驗九 中規模包括時序邏輯器件的應用
實驗十 同步時序電子回路的設計
實驗十一 序列信號發生器
實驗十二 數字鐘
4、焊接實驗線路板(1套/臺)
實驗一 電子報警器的焊接與調節測試
實驗二 電子門鈴電子回路的焊接與調節測試
實驗三 光控電子回路的焊接與調節測試
實驗四 光控電子回路開關的焊接與調節測試
實驗五 航標燈的焊接與調節測試
實驗六 家用臺燈調光電子回路的焊接與調節測試
實驗七 排風扇自動啟閉電子回路的焊接與調節測試
實驗八 閃光燈的焊接與調節測試
實驗九 溫控電子回路的焊接與調節測試
實驗十 音樂門鈴電子回路的焊接與調節測試
實驗十一 六管超外差式調頻收音機的焊接與調節測試
實驗十二 LED數字電子鐘的焊接與調節測試
實驗十三 多路搶答器等實驗線路板的焊接與調節測試
五、電工電子技能島實驗設備配備(每臺配備)
序號 |
名 稱 |
型號與規格 |
數量 |
1 |
六邊形實驗桌 |
|
1臺 |
2 |
六邊形電源控制屏 |
|
1套 |
3 |
磁吸式實驗模型塊 |
|
6套 |
4 |
磁吸式實驗基座 |
|
6套 |
5 |
焊接套件 |
|
6套 |
6 |
實驗指導書 |
|
6本
|
常見問題:
1、如果我要購買六工位電工技能實訓考核裝置,電工技能工作島,是否有安裝、培訓服務呢?
答:我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的,都是提供安裝、培訓服務的。
2、你們的六工位電工技能實訓考核裝置,電工技能工作島是否能開增值稅專用發票?
答:可以的,我們是正規企業,并且已經升級到一般納稅人,可以開具增值稅專用發票,如果您需要開六工位電工技能實訓考核裝置,電工技能工作島的發票,您需要提供開票資料。
3、你們的六工位電工技能實訓考核裝置,電工技能工作島都是自己生產的嗎?都有什么產品資質?
答:我們公司是專業生產教學設備的企業,完全自主生產,并通過了最新版ISO9001認證,擁有多項專利與著作權。
