機械傳動裝調實訓平臺,機械傳動裝調實訓裝置

時間：2024-12-08 02:00:44 點擊次數：中人教儀廠

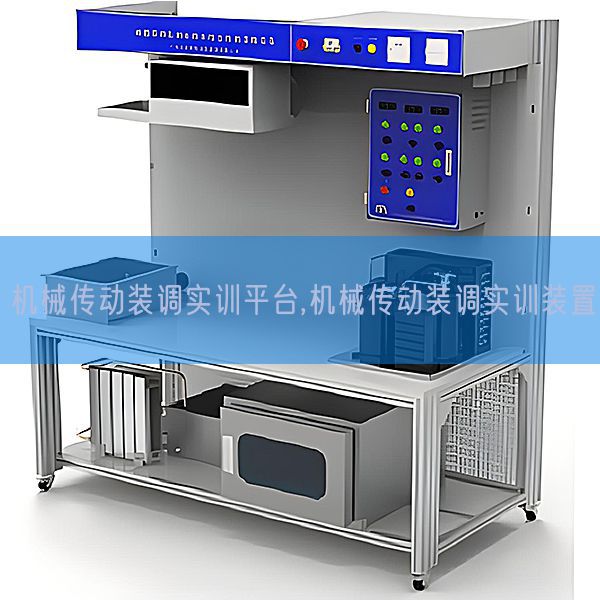

機械傳動裝調實訓平臺,機械傳動裝調實訓裝置(圖1)

--JX06B 機械傳動裝調綜合實驗平臺 　
機械傳動裝調綜合實驗平臺是按照機械傳動中經經典型傳動系統而研制，由實驗作業臺、電控箱、零件放置盒、經經典型機械傳動結合套件、配套工量具和相關檢驗測試設備等構成，其中經經典型機械傳動結合套件提供了多種機械模型塊，可以形成多種系統、多種形式的結合，具備開放性、標準化、模型塊化特別點，可適用各種經經典型機械傳動系統的裝配與調節測試的作業任務要求。經過任務實驗，學生可以理解工業機械傳動系統的構成，掌控把握工業機械傳動系統的裝配及精確度檢驗測試，掌控把握現代工量具及量具使用方法，培養工業生產中機械設備的裝配、維護、維修所需的技術人才。

一、設備基礎簡介
機械傳動裝調綜合實驗平臺是按照機械傳動中經經典型傳動系統而研制，由實驗作業臺、電控箱、零件放置盒、經經典型機械傳動結合套件、配套工量具和相關檢驗測試設備等構成，其中經經典型機械傳動結合套件提供了多種機械模型塊，可以形成多種系統、多種形式的結合，具備開放性、標準化、模型塊化特別點，可適用各種經經典型機械傳動系統的裝配與調節測試的作業任務要求。經過任務實驗，學生可以理解工業機械傳動系統的構成，掌控把握工業機械傳動系統的裝配及精確度檢驗測試，掌控把握現代工量具及量具使用方法，培養工業生產中機械設備的裝配、維護、維修所需的技術人才。
二、技術功能
1.寫入電源：三相四線（或三相五線）～380V±10% 50Hz
2.作業環境：溫度（℃）-10℃～+40℃，相對濕度≤85%（25℃），海拔＜4000m
3.平臺容量（KV）：＜500VA
4.外觀尺寸：1400mm×850mm×1650mm（實驗臺）、1500mm×750mm×1500mm（鉗工實操臺）
5.安全保護：設定有漏電保護和安全防護，安全符合相關國家標準
三、設備配備及技術功能數值
（一）實驗作業臺
1.應用鋼質框體結構，組裝式構造設計，雙色亞光密紋噴塑處置整理。
2.應用帶T型槽的鑄鐵平操作面板臺面，槽寬12mm，鑄鐵平操作面板尺寸1200mm×800mm×50mm，鑄鐵平操作面板臺面經研磨、刮研處置整理。
3.配備有型材結合套件，槽寬10mm，型材結合套件為機械傳動裝配的基礎構件。
4.平操作面板臺面左右兩側裝配備有便利快速定位裝配的輔助器件。
5.設定有存儲儲物儲物柜，用來機械傳動零部位件、工量具、圖紙文檔實驗指導書等的儲物；下部應用工業腳輪，單輪承重不小于500kg。
6.配套有專用零件內腔放置抽屜，總數6個抽屜，每層抽屜傳動零件可完成一對一放置管理；每個內腔放置盒尺寸600mm×480mm×80mm。
（二）電控箱
1.電控箱為優質冷軋鐵板材料，表面密紋噴塑處置整理，應用滑動隱藏收納設計。
2.V20工業變頻器1個，配備有BOP操作面板和通信連接口模型塊：規格限定功率（W）0.37 kW，有60秒 150 % 過載，I/O 連接口：4DI/2DO/2AI，支持USS/MO-US RTU總線通訊。
3.配備有快動按鈕、急停按鈕、三位旋鈕、指示燈、變換開關、保護器、接觸器、繼電器、24VDC/5A直線DC電源、RJ45連接口模型塊、外置連接口模型塊等電氣部位件。
4.BOP外部實操操作面板1塊，設定有作業狀態液晶顯露、作業模式控制、運行和停止控制、運行速度控制控制等功能。
（三）基礎實驗結合套件
1.變頻驅動電機1臺，三相，規格限定功率（W）0.25kW，規格限定轉動速度1415r/min，5～50Hz/1.59Nm，寫入電壓（V）AC380V。
2.風機1個：風量150m3/h，風壓50Pa，規格限定轉動速度2800r/min。
3.機械零部位件：配備有軸、聯軸器、軸承座等公用機械零部位件，軸、聯軸器、軸承座結合套件等。
配備要求如下：

序號	名稱	數量	單位	技術規格
1	軸	2	根	φ20mm×225mm，IT6級，直線度≤φ0.02mm/300mm，圓度≤0.02mm，粗糙度0.8μm
2	軸	3	根	φ20mm×350mm，IT6級，直線度≤φ0.02mm/300mm，圓度≤0.02mm，粗糙度0.8μm
3	梅花聯軸器	1	個	軸孔φ20/φ20
4	梅花聯軸器	1	個	軸孔φ20/φ14
5	剛性聯軸器	1	個	軸孔φ20/φ14
6	凸緣聯軸器	1	個	軸孔φ20/φ14
7	彈性套柱銷聯軸器	1	個	軸孔φ20/φ14
8	彈性柱銷聯軸器	1	個	軸孔φ20/φ14
9	膜片聯軸器	1	個	軸孔φ20/φ14
10	夾殼聯軸器	1	個	軸孔φ20/φ14
11	軸承座	10	個	NSK，自動調心
12	電機裝配座	1	個	尺寸210mm×115mm×18mm
13	電機裝配座	1	個	尺寸270mm×135mm×50mm
14	電機裝配座	1	個	尺寸250mm×160mm×38mm
15	軸承座裝配座	10	個	尺寸170mm×38mm×56mm
16	軸承座裝配座	2	個	尺寸250mm×39mm×136mm
17	軸承座裝配座	2	個	尺寸250mm×39mm×112.5mm
18	軸承座裝配座	2	個	尺寸250mm×39mm×126.7mm
19	軸承座裝配座	2	個	尺寸250mm×39mm×140.8mm
20	測量調節零件	1	套	等高塊2個；表座墊塊1個；墊塊固定座1個；直線導軌1副（含滑塊）；張緊器2個；

（四）帶傳動部分配備

序號	名稱	數量	單位	技術規格
1	槽V型皮帶輪	1	個	D80，孔徑14
2	槽V型皮帶輪	1	個	D80，孔徑20
3	槽V型皮帶輪	1	個	D95，孔徑20
4	槽V型皮帶輪	1	個	D125，孔徑20
5	寶塔雙V型皮帶輪	2	個	D90-D55，孔徑20
6	雙V型皮帶輪	1	個	D90，孔徑20
7	雙V型皮帶輪	1	個	D125，孔徑20
8	可調V型皮帶輪	1	個	孔徑20
9	同步帶輪	1	個	24齒，T型，孔徑16
10	同步帶輪	2	個	24齒，T型，孔徑20
11	同步帶輪	1	個	24齒，圓弧齒
12	同步帶輪	1	個	30齒，圓弧齒
13	張緊輥	1	個	尺寸125mm×80mm×115mm
14	皮帶	1	套	六條，其中齒形帶1條，同步帶2條，V帶3條

（五）鏈傳動部分配備

序號	名稱	數量	單位	技術規格
1	單排鏈輪	1	個	08B-15，孔徑14
2	單排鏈輪	1	個	08B-15，孔徑20
3	單排鏈輪	1	個	08B-15，孔徑20
4	單排鏈輪	1	個	08B-20，孔徑10
5	單排鏈輪	1	個	08B-20，孔徑20
6	單排鏈輪	1	個	08B-25，孔徑20
7	雙排鏈輪	1	個	08B-17，孔徑20
8	雙排鏈輪	1	個	08B-20，孔徑20
9	單排鏈條	2	條	08B，每根120節
10	雙排鏈條	1	條	08B，120節
11	鏈扣	1	套	08B，單排鏈扣5個，雙排鏈扣5個，共10個
12	張緊鏈輪組	1	套	尺寸110mm×160mm×125mm

（六）齒輪傳動部分配備

序號	名稱	數量	單位	技術規格
1	直齒圓柱齒輪	1	個	M=1.5；Z=30，孔徑20 ，端面平行度≤0.02mm
2	直齒圓柱齒輪	1	個	M=1.5；Z=40，孔徑20 ，端面平行度≤0.02mm
3	直齒圓柱齒輪	1	個	M=1.5；Z=48，孔徑20 ，端面平行度≤0.02mm
4	直齒圓柱齒輪	1	個	M=1.5；Z=60，孔徑20 ，端面平行度≤0.02mm
5	直齒圓柱齒輪	1	個	M=2；Z=25，孔徑20， IT7級，端面平行度≤0.02mm
6	直齒圓柱齒輪	1	個	M=2；Z=30，孔徑14 ，端面平行度≤0.02mm
7	直齒圓柱齒輪	1	個	M=2；Z=30，孔徑20 ，端面平行度≤0.02mm
8	直齒圓柱齒輪	1	個	M=2；Z=35，孔徑20 ，端面平行度≤0.02mm
9	直齒圓柱齒輪	1	個	M=2；Z=40，孔徑20 ，端面平行度≤0.02mm
10	直齒圓柱齒輪	1	個	M=2；Z=50，孔徑20 ，端面平行度≤0.02mm
11	直齒圓柱齒輪	1	個	M=2；Z=60，孔徑20 ，端面平行度≤0.02mm
12	蝸桿	1	個	M=2.5，孔徑20，IT6級
13	蝸輪	1	個	M=2.5；Z=46，孔徑20
14	斜齒輪	2	個	M=2；Z=20，孔徑20，右旋
15	斜齒輪	1	個	M=2；Z=20，孔徑20，左旋
16	斜齒輪	2	個	M=2；Z=25，孔徑20，右旋
17	斜齒輪	1	個	M=2；Z=25，孔徑20，左旋
18	斜齒輪	2	個	M=2；Z=30，孔徑20，右旋
19	斜齒輪	1	個	M=2；Z=30，孔徑20，左旋
20	錐齒輪	2	個	M=1.5；Z=40，孔徑20
21	錐齒輪	1	個	M=2.5；Z=20，孔徑20
22	錐齒輪	2	個	M=2.5；Z=30，孔徑20
23	錐齒輪	1	個	M=2.5；Z=40，孔徑20
24	減慢速度箱	1	個	NMRV 50 80/71B5
25	蝸輪蝸桿裝配結合套件	1	套	鋁型材
26	軸環	10	個	開型 NR20

（七）模仿車床配備

序號	名稱	數量	單位	技術規格
1	三爪卡盤	1	個	K80，自定調心
2	主軸底層基板	1	塊	外觀尺寸210mm×180mm×20mm
3	主軸	1	個	外觀尺寸φ80mm×250mm
4	調節塊	4	個	外觀尺寸50mm×26mm×15mm
5	檢驗芯棒	1	根	外觀尺寸φ20mm×90mm，粗糙度0.8μm
6	滾珠絲杠副	1	副	公稱直徑φ25，導程5mm
7	直線導軌副	1	副	上銀，長度220mm，配備裝備1個滑塊
8	軸承座一	1	個	BK25-C5
9	軸承座二	1	個	BF25
10	軸承座三	1	個	BK20-C5
11	軸承座四	1	個	BF20
12	T1壓塊	5	個	粉末合金，外觀尺寸20mm×16mm×9.4mm
13	進給軸底層基板	1	塊	外觀尺寸310mm×220mm×20mm
14	滑動板	1	塊	外觀尺寸210mm×80mm×12mm
15	調節塊	4	個	外觀尺寸50mm×26mm×15mm
16	刀具座	1	個	外觀尺寸100mm×40mm×70mm，中心高45mm，孔徑φ25mm
17	數控鉆夾桿	1	個	圓桿φ25，雙扁型
18	彈簧夾頭	1	套	ER20-3、ER20-4、ER20-5

（九）備品備件（含工量具及量具）配備

序號	名稱	數量	單位	技術規格
1	橡膠錘	1	把
2	鐵錘	1	把
3	開口扳手套組	1	套	8件套
4	尖嘴鉗	1	把	6 寸
5	板銼	1	把	6 寸
6	金剛石整形挫	1	套	5件套
7	軸用卡簧鉗	1	件	5"彎頭
8	軸用卡簧鉗	1	件	7"彎頭
9	孔用卡簧鉗	1	件	7"彎頭
10	黃油槍	1	件	400cc
11	紫銅錘	1	把
12	內六角扳手	1	套	9件套
13	扭力扳手	1	套
14	棘輪套筒扳手套裝	1	套	棘輪套筒扳手，內六角套筒共 7 件
15	自調式歐式端子壓接鉗	1	把	7"
16	鋼直尺	1	把	0-500
17	卷尺	1	把	3 米
18	數字顯露游標卡尺	1	把	0-150mm
19	百分表	1	套	平后蓋（0-10mm）
20	杠杠百分表	1	套
21	萬向磁力表座	1	套	夾持孔徑 φ8mm 帶燕尾
22	袖珍磁力表座	1	套	夾持孔徑 φ8mm 帶燕尾
23	平測頭（鋼）	1	個	M2.5×0.45，D=20mm
24	皮尺	1	把	5m
25	塞尺	1	把
26	結合角尺	1	把	300mm
28	鉤碼	1	盒	50g×10
29	油槍（含機油）	1	把	得力DL2401 250g
30	防銹油	1	瓶	WD40
31	黃油	1	盒	潤滑脂
32	潤滑油(機油)	1	升
33	截鏈器	1	把	420-530
34	軸承兩爪拉馬	1	套	150mm
35	勾型扳手	1	件	34-36
36	電工套件	1	套	15件套
37	不銹鋼調節墊片	1	套	A 型，厚度：0.02、0.05、0.1、0.15、0.2、0.5、1.0、1.2、1.5、2.0mm，每種各10片
38	活動扳手	1	把	250
39	刀口直尺	1	把	100

常見問題：

1、如果我要購買機械傳動裝調實訓平臺,機械傳動裝調實訓裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的機械傳動裝調實訓平臺,機械傳動裝調實訓裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開機械傳動裝調實訓平臺,機械傳動裝調實訓裝置的發票，您需要提供開票資料。

3、你們的機械傳動裝調實訓平臺,機械傳動裝調實訓裝置都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
