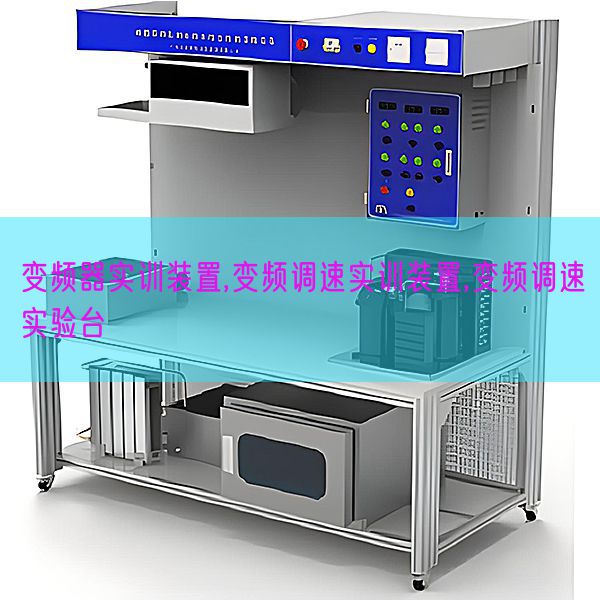

SP-12 變頻器實驗裝置 一、基礎簡介
　　　本變頻器實驗裝置是在總結當前變頻調節速度實驗教學設備的基礎上，推出的一款先進的變頻調節速度裝置，該變頻技術實驗裝置為變頻技術實驗和考核提供了先進的實操平臺。變頻器選用應用廣泛的三菱FR-A540-0.75K變頻器（用戶也可選用其它品牌的變頻器，價格另議），帶有RS485通信連接口。實驗臺可完成"變頻調節速度技術"課程的相關教學實驗。特別是系統提供開放式實驗教學，可充分培養學生的實際動手能力，為參加就業崗位打下堅實的基礎。


二、技術功能
　1.寫入電源：三相四線（或三相五線）～380V±10% 50Hz
　2.作業環境：溫度（℃）-10℃～+40℃ 相對濕度＜85%(25℃)
　3.裝置容量（KV）：＜0.5KVA
　4.重 量：＜110Kg
　5.外觀尺寸：1600mm×750mm×1300mm
　6.安全保護：設定有漏電壓（V）、漏電流（A）保護裝置，安全符合國家標準
三、裝置構成
實驗裝置由控制屏、實驗桌、變頻實驗結合套件、繼電接觸實驗結合套件、數字量/模仿量寫入輸出給定指示結合套件、三相異步電機、電機導軌、測速機構等構成。
（一）控制屏（鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板）
1.交流AC電源控制單元
三相四線380V交流AC電源經空氣開關后給裝置供電，電網電壓（V）表監控電網電壓（V），設定有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。
提供三相四線380V、一相220V電源各一組，由啟停開關控制輸出，并設定有保險絲保護。
2.直線DC電源、直線DC電壓（V）/電流（A）表、邏輯輸出及指示等
直線DC電壓（V）：0～10V可調輸出；直線DC電流（A）：4～20mA；直線DC數字電壓（V）表/電流（A）表；電壓（V）表測量范圍0～200V、寫入阻抗為10MΩ、精確度0.5級；電流（A）表測量范圍0～200 mA、精確度0.5級；同時設點動、自鎖按鈕、邏輯開關、直線DC24V繼電器、1K電位器。
3.繼電接觸實驗結合套件
提供交流AC接觸器3只、時間繼電器1只，以上器件全部端子均已引至操作面板上，完全由實操者自由布線，實驗特別點明顯。
4.變頻器實驗模型塊
裝置應用三菱FR-A740-0.75K高功能變頻器，三相380V交流AC供電，內置EMC濾波器，輸出功率（W）0.75KW。包括RS485通訊連接口，設定有V/F控制、無傳感器矢量速度/轉矩控制、閉環高精確度轉矩/速度/位置控制等作業模式；包括12路數字量寫入/9路數字量輸出，3路模仿量寫入/2路模仿量輸出；具備寫入缺相、電壓（V）不足、過電壓（V）短路、瞬時停電、斷線檢驗測試、位置誤差、失速防止等保護功能。
變頻器全部端子均已引至操作面板上，系統完全開放，實操者可搭建不一樣變頻調節速度控制系統，布線設計、線路走向，完成控制功能，更能鍛煉實操者的動手能力。
（二）三相鼠籠異步電機：交流AC380V/△
（三）電機導軌及光電編碼器一套
（四）實驗桌
實驗桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒、防水浸、耐磨損高密度板；左右設定有兩個大抽屜（帶鎖），用來放置工量具及圖紙文檔實訓指導書，電腦桌聯體設計，造型美觀大方。
四、實驗項目
繼電接觸控制實驗
1.三相異步電機點動控制和自鎖控制
2.三相異步電機Y/△換接啟動控制
3.三相異步電機聯鎖正反轉控制
4.三相異步電機延時正反轉控制
變頻控制實驗
5.變頻器功能功能數值設定與實操
6.變頻器報警與保護功能
7.多段速度選用變頻調節速度
8.外部端子點動控制
9.外部端子遙控控制
10.控制電機運行時間實操
11.控制電機正反轉動作控制
12.電壓（V）/電流（A）監視器信號輸出及顯露 　

13.瞬間停電變頻器功能數值設定
14.外部模仿量（電壓（V）/電流（A））變頻調節速度
15.基于變頻調節速度的RS485通信
16.基于三角波的變頻調節速度控制
17.三相異步電機的變頻調節速度
18.變頻恒壓供水模仿控制
19.刨床模仿控制（多段速選用）
MCGS組態監控
20.直線加減慢速度控制及顯露
21.基于三角波的變頻調節速度控制就地實時彎曲線
22.三相異步電機的變頻調節速度就地實時彎曲線
23.三相異步電機變頻調節速度時電壓（V）、電流（A）、功率（W）、轉動速度就地實時收集顯露
基于RS485的MCGS工控組態組網通訊實驗
