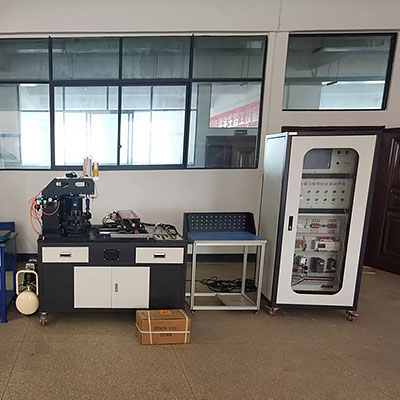

機電設備裝配與維修實驗裝置,直線DC充電樁實驗裝置

一、設備基礎簡介
本實驗平臺依據加工制造類中等職業學校相關專業教學標準，緊密集合行業和企業需求，實操技能對接國家職業標準，貼合企業實際崗位能力要求；平臺把機械裝配和電氣控制系統有效融合，適用中等職業學校加工制造類相關專業所規定的教學內容中涉及到現代機械制造技術、機械制圖、機械基礎、機械設計基礎、電工電子技術、自動檢驗測量試驗技術、plc與變頻器應用技術、機電設備控制技術、自動控制系統技術、設備電氣控制與維修技術、傳感器技術、低壓電氣控制技術、機電設備運行與控制技術等方面的知識和技能要求；經過實驗可提升學生在機械制造企業及相關行業一線工序技藝裝配與實施、機電設備的裝配與調動測量試驗、機械加工重量（kg）（kg）解析與控制、自動控制系統和生產過程領域的技術和管理作業，生產企業計算機數值數值數值控制系統及設備的運行、通用機電設備維護與管理作業，機電設備的技術銷售與制造等崗位的就業能力。
二、技術功能
1.寫入電源：三相四線（或三相五線） ～380V±10% 50Hz
2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對濕度≤85%（25℃）  海拔＜4000m
3.裝置容量（KV）（KV）（KV）：＜2.0kVA
4.外觀尺寸：1400mm×700mm×1415mm（實驗臺）
800mm×600mm×1750mm（電氣控制儲物儲物儲物柜）
400mm×700mm×1500mm（實操臺）
560mm×600mm×1020mm（電腦桌）
5.安全保護：設定有電流（A）（A）（A）型漏電保護，安全符合國家標準。




機電設備裝配與維修實驗裝置,直線DC充電樁實驗裝置

實驗臺配備裝備裝備國標直線DC 7KW 充電模型塊，含有概括：充電刷卡模型塊、計費模型塊等，直觀展示充電設備內部構造。
設備技術功能數值
一、設備外觀尺寸（mm）：1500*700*1700（長*寬*高）
臺面高度（mm）： 660
實操實操操作面板尺寸（mm）：1488*940（長*寬）
二、寫入電源：AC220V±10% 50Hz；
三、作業電源：DC12V/100V；
四、基礎配備裝備裝備
漏電保護器1個，交流ACACAC接觸器1個、充電負載模仿器1套、國標直線DC充電槍1套、國標車端充電座1個、急停開關1個、刷卡模型塊1個、直線DC充電樁主控制模型塊1個、7寸觸控顯露屏1個、LED 燈帶 1 套、指示燈控制模型塊1套、教板圖和底架 1套；內置國標充電系統人機交互系統，可就地就地就地實時顯露充電電壓（V）（V）（V）、電流（A）（A）（A）、電量消費金額以及充電樁故障代碼等信息。
五、直線DC充電樁技術功能數值
(1)寫入電源:AC220V±15%, 50HZ
(2)輸出額電壓（V）（V）（V）：10-90V可調
(3)輸出功率（W）（W）（W）：800W
(4)輸出電流（A）（A）（A）：2-10A
(5)過流保護：20A
六、直線DC充電負載模仿器
（1）.負載箱裝配備裝備裝備有不小于7寸顯露屏，具備插槍檢驗測量試驗，連接慢充槍/快充槍后，顯露屏自動跳轉對應運行模式界面；可經過顯露屏控制負載功率（W）（W）（W）大小，具備慢充模式下CC,CP溫度（℃）（℃）（℃），充電電壓（V）（V）（V），充電電流（A）（A）（A），充電功率（W）（W）（W）等檢驗測量試驗，快充模式下CC2,溫度（℃）（℃）（℃），充電樁電壓（V）（V）（V），充電樁電流（A）（A）（A），充電功率（W）（W）（W），can通信狀態，充電電壓（V）（V）（V）設定，充電電流（A）（A）（A）設定等功能。

常見問題：

1、如果我要購買機電設備安裝與維修實訓裝置_直流充電樁實訓裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的機電設備安裝與維修實訓裝置_直流充電樁實訓裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開機電設備安裝與維修實訓裝置_直流充電樁實訓裝置的發票，您需要提供開票資料。

3、你們的機電設備安裝與維修實訓裝置_直流充電樁實訓裝置都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
