“ZRBP-03C型交直線DC調動速度實驗考核裝置”是針對維修電工**和技師技能培訓及考核而研制的，也可作為各職業院校《電力電子技術》、《電力拖動自動控制系統》、《交直線DC調動速度》等課程的實驗設備，設定有故障設定及故障排除功能。

二、 技術功能

1. 寫入電源：三相四線（或三相五線）～380V±10% 50Hz

2. 作業環境：溫度（℃）（℃）（℃）-10℃～+40℃　相對濕度＜85%（25℃） 海拔＜4000m

3. 裝置容量（KV）（KV）（KV）：≤1.5kVA

4. 安全保障功能：設定有漏電保護、過流保護等功能，安全性符合國家相關標準

三、 裝置配備裝備裝備裝備

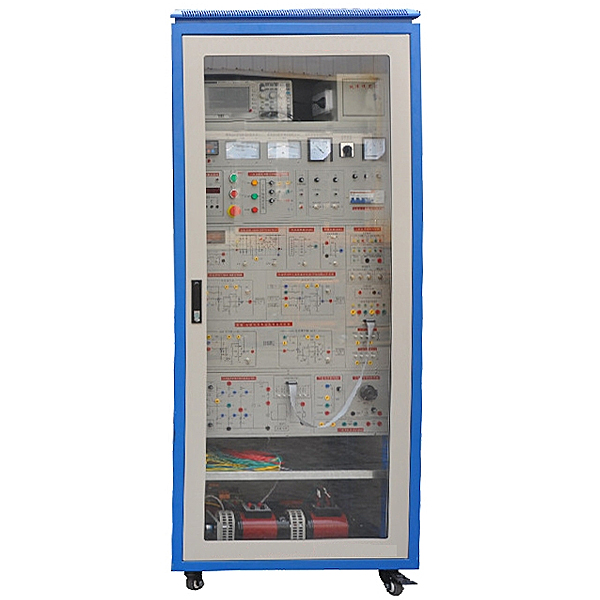

1. 工業控制儲物儲物儲物柜

控制儲物儲物儲物柜設定有玻璃門、直觀清晰。***上部為示波器放置區。中間部分為控制模型塊裝配區、電源控制及儀表區，儀表裝備有交直線DC電壓（V）（V）（V）表、交直線DC電流（A）（A）（A）表，和數字轉動速度表（就地就地就地實時數字顯露電機轉動速度，同時輸出模仿量電壓（V）（V）（V）信號）；下部為變流功率（W）（W）（W）模型塊、三相同步變壓器、三相電流（A）（A）（A）互感器及可調電阻負載等。

2. 調動速度機組

電機導軌：固定電機導軌，平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與發電機之間連接的同心度不超過±5絲，電機運行噪聲小，導軌還帶有便攜式手柄和減振底腳。

交直線DC調動速度實驗裝置,消防技能實驗裝置

一、系統基礎簡介
消防聯動控制中心及噴淋滅火系統實驗裝置依據《建筑消防設計規范》實行標準設計，該系統設定有消防控制聯動中心、消防廣播電話中心、消防噴水滅火系統、消火栓系統經經經典型構造，能夠完成火災探測，火災報警，現場滅火，氣體滅火報警等演示實驗項目和消防管理中心，同時還能清楚地展示噴淋滅火系統的經經經典型設備含有概括和系統作業原理，經過該裝置的實操學習掌控把握掌控把握掌控把握，學生可以對樓宇中噴水滅火系統的構造有一個全面的理解。
噴淋系統與聯動控制中心系統完成聯網控制，探測器與聯動中心聯接完成手自動控制；氣體滅火報警系統與實操管理中心的聯接，同時與廣播電話中心聯網，完全完成智能化大樓設計，掌控把握建筑物內部主要滅火設備的應用，熟悉樓宇消防中濕式報警閥、水流指示器、壓力開關等滅火設備的構造和原理，理解消防控制中心的聯動實操與設定，廣播電話中心的控制與實操設定，理解現代建筑消防聯動設備系統原理和調動測量試驗，熟悉消防的控制原理和作業過程。它適用來學習掌控把握掌控把握掌控把握《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的實驗教學。
二、設備特別點
（1）設定有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵；
（2）本身自帶控制器，可完成本地控制，也可完成消防報警聯動控制；
（3）模型框體構造和水箱等主要部位件全部使用不銹鋼器件；
三、技術功能數值及配備裝備裝備
基礎配備裝備裝備及功能數值
1、噴淋滅火系統配備裝備裝備
模型框體構造和水箱等主要部位件全部使用不銹鋼器件，保證不生銹、不易老化，模仿兩層大樓噴淋滅火系統；模型系統主要應用噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等經經經典型噴水滅火設備含有概括，能生動模仿大樓內水滅火系統的經經經典型構造。
2、消火栓設備
（1）由水槍、水帶、消火栓含有概括。穩壓裝置主要應用小進口氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制儲物儲物儲物柜等配備裝備裝備，其中由消火栓水泵機組含有概括一套消防栓噴淋系統。
