本裝置是高度擬真的電子焊接裝配實操臺，適用學生電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實驗要求?？膳囵B學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工序技藝》相關課程的教學實驗和鑒定考核。

二、技術功能

1、寫入電源：三相四線380V±10％50Hz

2、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃相對濕度<85％(25℃)

3、裝置容量（KV）（KV）（KV）：<200VA

三、實驗裝置

主要應用實驗臺、電源儲物儲物儲物柜、實驗線路板、元件包、工量具套件等含有概括。

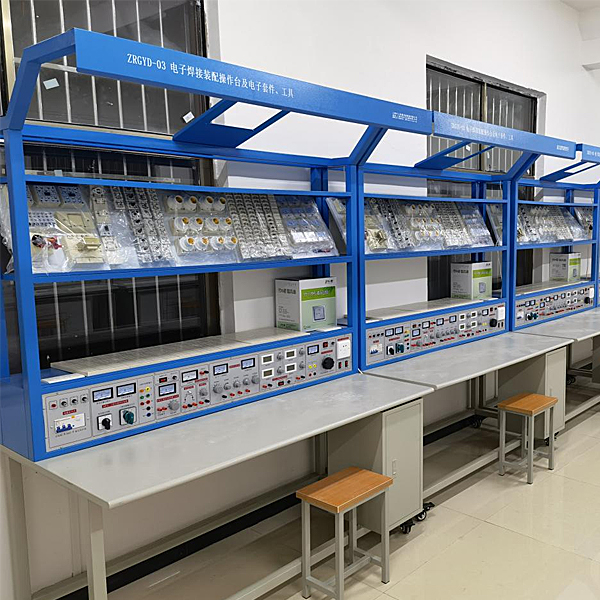

1、實驗臺

實驗臺主要應用實驗桌、實驗實操實操操作面板、鋼木框體構造、頂部框體構造等含有概括。

（1）配備裝備裝備有一個工量具儲物儲物儲物柜，可放置實驗套件、工量具和圖紙文檔實驗指導書等；臺面上鋪有綠色防靜電桌墊；另外還設定有四個帶剎車的萬能轉向輪，便利位移和固定。

（2）頂部框體構造上設定有電風扇和30W日光燈（照明設備）各一個。

2、控制臺

1．三相保險座

3．三相電源寫入指標

4．總開關：實驗臺電源總開關，帶漏電、過載保護

5．試驗按鈕：試驗漏電開關漏電功能

6．電源寫入指示1只

7．電源輸出指示3只(紅、綠、黃三色)

8．交流ACACAC電壓（V）（V）（V）表：指示輸出線電壓（V）（V）（V）

9．電壓（V）（V）（V）變換開關：與電壓（V）（V）（V）表協作使用，監示輸出線電壓（V）（V）（V）的大小與對稱情況

10．接線座5只：A單元三相四線及地線輸出

11．電流（A）（A）（A）表W相電流（A）（A）（A）輸出指示

12．O/I開關：三相四線電源輸出控制

(提升安全系數)

13．接線座2只：B單元交流ACACAC低壓電源輸出

14．電表(2A)：B單元交流ACACAC電流（A）（A）（A）指示

15．旋鈕：B單元3-24V交流ACACAC低壓選用輸出

電子焊接裝配調動測量試驗教學實驗臺,液壓與氣動綜合實驗裝置


一、設備基礎簡介
本實驗系統依據相關國家職業標準及行業標準，集合各職業學校機械類、機電類專業要求，按照職業教育的教學和實驗要求而研發，適用職業學校開設的“液壓與氣壓傳動技術”、“液壓傳動與控制”、“液壓與plc技術”、“氣動與plc技術”等課程的實驗教學。實驗系統集液壓、氣動、PLC電氣控制及液壓擬真技術于一體，除了適用專業實驗教學，還能開展技能考核以及職業競技比賽,經過開展項目式實驗，培養學生液壓泵站裝配與調動測量試驗、液壓系統組裝與調動測量試驗、氣動系統裝配與調動測量試驗、電氣控制技術、PLC應用技術和液壓與氣動系統運行維護等職業能力。
二、設備特別點
1.貼近工業現場：液壓泵站按照工業級標準設計，并增設考核點；液壓和氣動元件應用國內知名品牌，應用液壓比例閥和疊加閥，與行業應用接軌；模仿裝置應用工業經經經典型的控制裝置，接近行業實際運用。
2.系統集合靈活：應用模型塊化構造設計，模型塊和模型塊之間既可以單獨運行，也可以由幾個模型塊集合成綜合控制系統，便利設備的升級和拓展。
3.綜合性強：系統集各種工業液壓氣動元件、繼電器控制單元、PLC控制單元于一體 ，是經經經典型的電液氣一體化的綜合實驗設備，不僅可以適用基礎液壓和氣動系統實驗教學、還可以完成工程實驗及職業競技比賽。
4.實操性強:依據相關國家職業標準、行業標準和崗位要求設定各種實際作業任務，以職業實踐活動為主線，經過“做中學”，真正提升學生的動手技能和就業能力。
5.噪音低：應用電機和泵軸一體化連接，油箱和實驗平臺分開放置，應用高壓膠管連接，使振源和其它機構不形成共振，大大降低了泵站產生的噪聲和振動。
6.安全性強：帶有電流（A）（A）（A）型漏電保護，帶有過流保護，防止誤實操損壞設備；帶相序保護，當斷相或相序改變后，切斷線路電源防止電機反轉；系統配備裝備裝備有超高壓卸載保護功能，以免損壞元件及保證安全。
三、技術功能數值
1.寫入電源：三相四線（三相五線）～380V±10% 50Hz；
2.作業環境：溫度（℃）（℃）（℃）-10℃～40℃ 相對濕度≤85%（25℃）
3.裝置容量（KV）（KV）（KV）：≤5.0kVA
