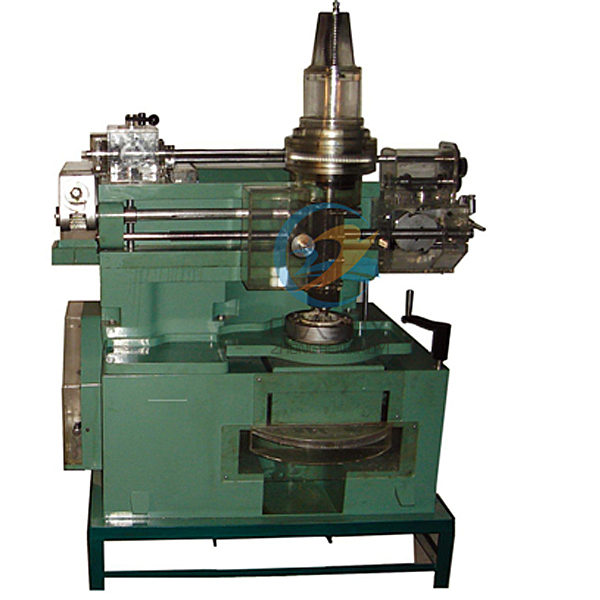

一、 產品特點
1、本產品選用透明有機玻璃，零件采用鋁件，能全透明地看到產品內部結構與動作。
2、所有解剖元件均能進行正常的機械運轉。
3、充分展示各個細微結構和機構裝配裝置。
4、自動運轉、演繹產品運作過程，使學生很直觀的了解整體過程。
5、產品整體看上去美觀大方、形象逼真、各部件分布清楚、一目了然，具體轉動靈活、演示方便等特點。
6、本模型系非標產品，主要操作性能與實物有一定的區別，在剛性和強度上不能與真機床相比，針對學生了解滾齒機傳動系統、外部結構，有著比較直觀的幫助。
二、產品說明
模型制作從材料使用及精度標準上與實物有著本質的區別，本公司生產的滾齒機模型是按實物的1：0.75的比例制作，是我廠通過制作實踐以及學校及老師反映效果較滿意的制作比例。
三、技術參數
1、外形尺寸為：（長×寬×高）1600mm×700mm×1300mm。
2、刀架滑板最大行程180mm，最大加工直徑350MM。
3、滾刀主軸與工件中心線的最小距離60MM。
4、主軸電機功率：0.75千瓦。
四、使用操作方法
1、啟動本機床模型前，請仔細檢查各部分齒輪是否屬于正常嚙合。
2、適量的在各運動部件加少許潤滑油（機油、黃油）。
3、接通總電源開關，試一下主電機和快速電機運轉是否正常（注意正與反，按箭頭指示）。
4、脫開右邊操縱箱的離合器，用本公司隨帶的搖手插入方頭軸，順時搖動，帶動凸輪使刀架往右移（搖至凸輪的最高點為準）。
5、對刀：此時應讓主軸處于最下位置（裝插齒刀的軸），用搖手插入刀架上的方頭軸，順時搖動，使插齒刀的最頂點剛好接觸工件的最邊緣（端面）。
6、進刀：此時應把刀架上的刻度盤對0（注：轉一圈為3mm，一小格為0.03mm），再根據刀具的模數大小，往右移一定深度（注：刀具的模數×2.25），本公司配備的刀具為m=2.75，相應的深度為：2.75×2.25=6.18mm轉2圈過6小格。
7、退刀：此時應用搖手插入操縱箱的方頭軸，順時搖動，使移動軸的滾子落入凸輪的最下位置。
常見問題：
1、如果我要購買透明插齒機模型,插齒機教學模型，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的透明插齒機模型,插齒機教學模型是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開透明插齒機模型,插齒機教學模型的發票，您需要提供開票資料。
3、你們的透明插齒機模型,插齒機教學模型都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
