一、產品簡介

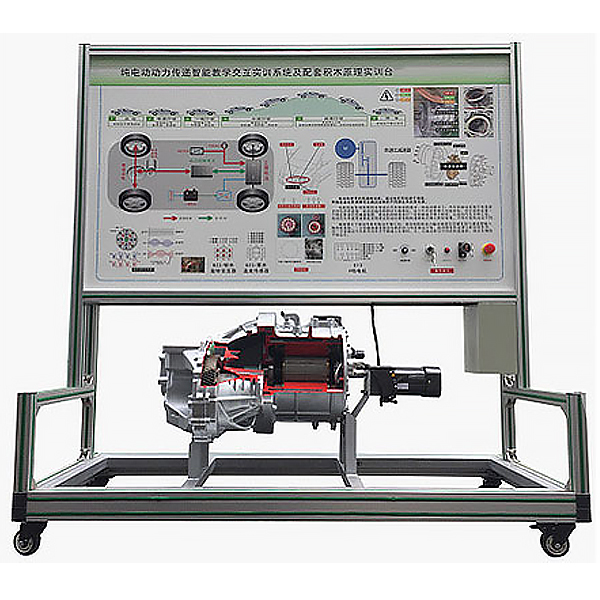

采用比亞迪E5電驅動系統構建而成，包括驅動電機、變速箱、p檔電機、車速傳感器、差速器、水溫傳感器等，配有經噴涂油墨、裝配具有保護功能的檢測端子，可測量電壓，電阻，波形等信號。適用于中高職院校、技工院校、新能源培訓機構對于比亞迪e5電驅動系統的教學培訓。
二、功能特點
1.學習了解比亞迪e5動力總成的結構及工作原理。
2.實訓臺可模擬比亞迪e5永磁同步電機加速，減速，制動，倒車等工況，觀察對應工況下電機的工作狀態。
3.直接觀察永磁同步電機冷卻水溫傳感器，差速器輪速傳感器。
4.直接觀察P檔電機結構原理、工作過程。
5.在面板上可測量永磁同步電機工作輸出的三相正弦波形，可測量旋變傳感器電信號。
6.面板上可測量輪速傳感器，水溫傳感器阻值，學習各傳感器的分類，元件特點，工作原理。
7.學習汽車差速器的工作原理，認識汽車差速器結構，掌握其工作原理。
8.可以參照原廠維修手冊或電路圖對動力總成進行電路分析。
9.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器***初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
三、工藝特點
1.實訓臺面板采用的4mm厚高級鋁塑板，表面經特殊工藝噴涂底漆處理，面板打印出彩色電路圖，表面噴涂光油，學員可以直觀對照電路圖和實物，認識和分析動力總成系統的工作原理。
2.配有保護罩，采用透明亞克力材料保護學員安全，同時內部結構清晰可視。
3.動力總成固定支撐臺采用國標鋁型材平鋪而成，兩端配有保護端蓋。
4.冷卻液循環水道用綠色底漆噴涂，直觀觀察冷卻液流動路徑。
5.帶自鎖腳輪裝置，移動靈活，安全可靠，堅固耐用。
常見問題：
1、如果我要購買比亞迪電驅動傳遞系統實訓臺,驅動傳遞實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的比亞迪電驅動傳遞系統實訓臺,驅動傳遞實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開比亞迪電驅動傳遞系統實訓臺,驅動傳遞實訓裝置的發票，您需要提供開票資料。
3、你們的比亞迪電驅動傳遞系統實訓臺,驅動傳遞實訓裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
