初級維修電工技能實訓考核裝置,初級維修電工考核柜

關鍵詞：機械基礎,機械原理,裝配鉗工,機械傳動機構,教學設備

一、初級維修電工技能實訓考核裝置,初級維修電工考核柜概述：

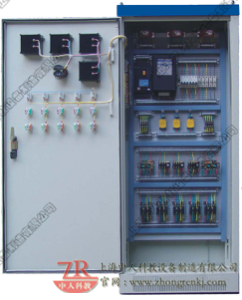

    中人教儀的該套設備根據國家最新《職業標準》及勞動部頒發的“電工技術等級證”和“電工實操證”等實訓考核內容要求，同時兼顧各省電工資格鑒定的不同內容加以研制生產。適應于各類職業學校、技工學校，中專學校、勞動培訓及技能鑒定等單位的教學培訓，實操考核，技能鑒定等使用。該裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有電路所需的電度表、日光燈、開關、插座、感應開關、漏電開關以及電氣控制所需要的多種低壓電器，如漏電斷器、熔斷器、電流、互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、有動功率表、電度表等，為延長電器使用壽命，各電氣的接線點都與接線端子相連，再由接線端子與被控制電氣連接。

二、初級維修電工技能實訓考核裝置,初級維修電工考核柜實訓內容

  1、閘刀開關正轉控制線路

  2、接觸點動正轉控制線路

  3、具有自鎖的正轉控制線路

  4、具有過載保護的正轉控制線路

  5、倒順開關控制正反轉控制線路

  6、接觸器聯鎖的正反轉控制線路

  7、按鈕聯鎖的正反轉控制線路

  8、按鈕接觸器復合聯鎖控制線路

  9、自動往返行程控制線路

  10、接觸器控制串聯電阻降壓起動線路

  11、時間繼電器控制串聯電阻降壓控制線路

  12、手動Y／△降壓起動

  13、接觸器控制Y／△降壓起動

  14、時間繼電器控制Y／△降壓起動

  15、QX3-13型Y／△自動起動控制線路

  16、半波整流能耗制動控制線路

  17、全波整流能耗制動控制線路

  18、C620車床電氣控制線路

  19、手動降壓起動

  20、單相運行反接制動控制線路

  21、電動葫蘆電氣控制線路

  22、電流互感器與電流表配用接線電路

  23、一臺電流互感器用于單相回路的接線電路

  24、二臺電流互感器接成不安全星形接線電路

  25、三臺電流互感器接成星形接線電路

  26、二臺電流互感器差接接線電路

  27、三臺電流互感器接成三角形接線電路

  28、萬能轉換開關和電壓表測量三相電壓接線電路

三、初級維修電工技能實訓考核裝置,初級維修電工考核柜技術參數：

  輸入電源：AC380V±5％  (三相五線)50Hz  額定電流：15A

環境溫度：-5℃～40℃

  外型尺寸：700×450×1700mm  設備重量：100kg

四、初級維修電工技能實訓考核裝置,初級維修電工考核柜組成：

1、實訓柜

實訓柜為鐵質亞光密紋噴塑結構：采用冷軋鋼板擠壓成型，實訓柜含有帶腳剎的萬向移動輪子四個。

2、柜門

（1）裝有一只交流電壓表、1只交流電流表、電壓指示切換開關；控制柜的供電急停按鈕和啟停開關控制，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小。

（2）安全保護體系。

1）電網三相電源經漏電保護器、交流接觸器，再經斷路器輸出到各實訓用電。

2）設有漏電保護裝置，動作電流30mA，對實訓過程中的漏電能自動斷開總電源。

3）設有過流保護裝置，輸出短路或負載太大，電流超過設定值，系統即切斷總電源。

4）斷電保護。

5）裝置采用接地保護。

3、內部配置模塊：

用走線槽把內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均已引到專用端子排上，學生從端子排上接線/布線，接近工業產際現場。

（1）交流電源

設有控制變壓器一組，原邊380V交流電源輸入，變壓器副邊即可輸出110V、36V、24V、12V、6.3V的交流電壓。

（2）儀器儀表

提供交流電壓表，測量范圍為0～500V，精度2.5級。

提供交流電流表，測量范圍為0～5A，精度2.5級。

4、網孔板：

該網孔板采用優質冷軋鋼板加工，雙表面亞光密紋噴塑結構，堅固耐用。

5、元器件明細表
