可編程控制器實驗臺,PLC控制實訓裝置

分享到:
作者:上海中人教儀 來源:www.244q.com 發布時間:2017-09-15 瀏覽:
導讀:可編程控制器實驗臺,PLC控制實訓裝置,該設備是專門為PLC可編程控制器實訓室所研發的教學設備之一

如果您對我們的文章可編程控制器實驗臺,PLC控制實訓裝置有任何疑問,請及時聯系我們,我們會為您解答閱讀時產生的問題,并且如果您看了可編程控制器實驗臺,PLC控制實訓裝置后,也有興趣投稿,我們也將為您提供像本文可編程控制器實驗臺,PLC控制實訓裝置一樣的機會,將您的投稿上傳到我們的平臺上。

可編程控制器實驗臺,PLC控制實訓裝置

一、可編程控制器實驗臺,PLC控制實訓裝置概述

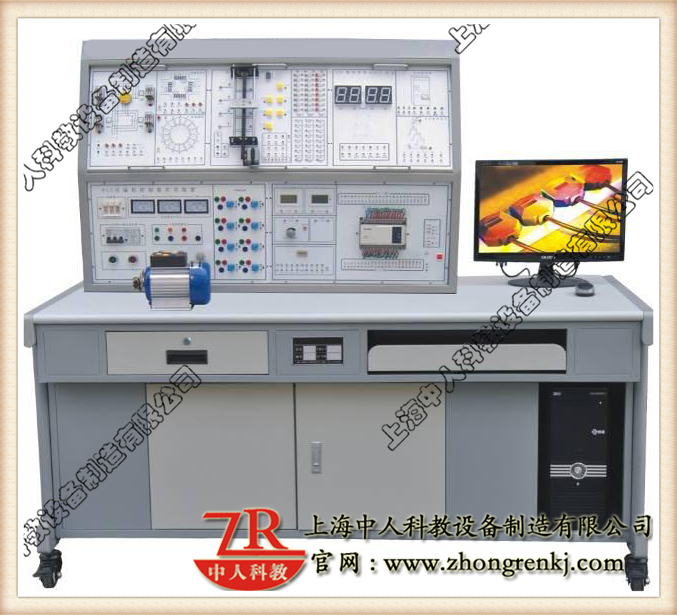

可編程控制器實訓裝置,工業自動化綜合實訓裝置集可編程邏輯控制器、Gx Developer編程軟件、仿真實訓教學軟件、實訓模塊、實訓實物、電氣實訓網孔板、電氣元器件模塊等于一體。在本裝置上,可直觀地進行PLC的基本指令訓練,多個PLC實際應用的模擬及實物控制訓練。裝置配備的主機采用應用廣泛的日本三菱FX系列(FX1N -40MR內置數字量輸入24路數字量 輸出16路)可編程控制器,配套SC-09通信編程電纜、三相鼠籠異步電機,并提供實訓所需的+24V/1A、+5V/1A直流電源。

為了貫徹機械基礎,機械原理,裝配鉗工,機械傳動機構等技術,我們選擇了項目教學法,項目教學法是以實踐為導向,教師為主導的教學方法,是從工程實際出發,教師選擇具有典型性的事例作為教學內容,學生在教師的指導下,按照問題的要求,自主解決問題,得出結論或完成任務。

可編程控制器實訓裝置,工業自動化綜合實訓裝置適合高職院校、職業學校、技校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的實訓。

二、可編程控制器實驗臺,PLC控制實訓裝置技術性能

1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz

2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃)

3、裝置容量:<500VA

4、重 量:<110Kg

5、外形尺寸:1680mm×750mm×1600mm

6、安全保護:具有漏電壓、漏電流、過載保護裝置

三、可編程控制器實驗臺,PLC控制實訓裝置的基本配置及功能

1、實訓控制屏(鐵質雙層亞光密紋噴塑結構):掛放實訓模塊,內置滑槽,模塊在實訓屏上可任意移位。

2、實訓桌:鋼木結構,桌面為防火耐磨材料制作,具有放置工具抽屜、鍵盤托、顯示器擱板。

3、網孔板:具有知識產權的網孔實訓板,結構巧妙,實訓時電氣元件不需螺絲固定,只需一插一拉即可牢牢固定在網孔板上,省時省力,靈活快捷。

4、控制柜:

(1)交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電,電網電壓表監控電網電壓,設有帶燈保險絲保護,控制屏的供電由鑰匙開關和啟停開關控制,同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組,由啟停開關控制輸出,并設有保險絲保護。

(2)直流電源、直流電壓/電流表、邏輯輸出及指示等

直流電壓:0~10V可調輸出;直流電流:4~20mA;直流數字電壓表/電流表;電壓表量程0~200V、輸入阻抗為10MΩ、精度0.5級;電流表量程0~200 mA、精度0.5級;同時設有邏輯電平輸出(點動、自鎖)、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。

(3)主機實訓組件

配置三菱FX3U主機,集成數字量I/O(24路數字量輸入24路數字量輸出)、RS-422通信口、SC-09通信編程電纜。

5.三相鼠籠異步電機,交流380V/△ 1臺

6.PLC仿真實訓軟件主要功能和特點

(1)通過FLASH虛擬環境實時顯示PLC的運行狀態

(2)PLC編程訓練、PLC程序編寫測試等功能

(3)實現PLC運行模擬,對錯誤程序進行檢查

7.實訓模塊組件



序號

編號

控制對象實訓模塊

實訓教學目標

1

SX1

搶答器/音樂噴泉

通過對搶答系統中各組人員搶答時序的監視和控制,掌握條件判斷控制指令的編寫方法;通過對音樂噴泉控制系統中“水流”及音樂的循環控制,掌握循環指令的編寫方法。

2

SX2

裝配流水線/十字路口交通燈

通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制,掌握順序控制指令的編寫方法。

3

SX3

水塔水位/天塔之光

通過對“水塔水位”和“儲水池水位”變化過程的判斷,了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制,掌握移位寄存器指令的編寫方法。

4

SX4

自動送料裝車/四節傳送帶

通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制,掌握較復雜邏輯控制指令的編寫方法。

5

SX5

多種液體混合裝置

通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制,掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。

6

SX6

自動售貨機

通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制,掌握各種計數器指令及比較輸出指令的編寫方法。

7

SX7

自控軋鋼機/郵件分揀機

通過對自控軋鋼機和郵件分揀機材料(“鋼錠“郵件”)來料數量、來料類別識別及對各種執行器(例如“電機”)啟停時序的控制,掌握數值運算指令及中斷指令的編寫方法。

8

SX8

機械手控制/自控成型機

通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制,掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。

9

SX9

加工中心

通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制,掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。

10

SX10

四層電梯

通過對一個完整的四層電梯模型的綜合控制,初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。

11

SX11

步進電機/直線運動:(實物)步進電機系統由驅動電路、步進電機、刻度盤、指針等組成;

直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。

通過利用PLC對步進電機及直線運動實物模塊的控制,初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。

12

WK1

典型電動機控制實操單元:交流接觸器3只;時間繼電器1只,3個按鈕,3只交流指示燈,熱繼電器2只,元器件安裝與網孔板配套的底座。

掌握一般強電系統的安裝和調試工作過程知識,實現PLC方式的電機典型運行控制;掌握安裝和調試PLC電氣控制系統的有關知識。

13

WK2

網孔板

學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。

14

CM1

觸摸屏實訓組件:7英寸

昆侖通態,256色

了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識,并掌握復位、置位、交替等功能鍵、圖形(曲線)顯示、動態畫面跟蹤在觸摸屏中的實現方法。

四、可編程控制器實訓裝置,工業自動化綜合實訓裝置實訓項目



(一)PLC基本技能實訓

1.PLC認知實訓(軟硬件結構、系統組成、基本指令練習、接線、編程下載等)

3.PLC仿真實訓

2.典型電動機控制實操實訓(點動、自鎖、正反轉、星三角換接啟動等)

(二)PLC模擬控制應用實訓

4.數碼顯示控制(實物)

5.搶答器控制(優先級、數值運算,具有聲效功能)

6.天塔之光控制(閃爍、發射、流水型)

7.音樂噴泉控制(具有聲效功能)

8.十字路口交通燈控制

9.水塔水位控制(自動/手動,自診斷)

10.自動送料裝車系統控制

11.四節傳送帶控制

12.裝配流水線控制

13.多種液體混合裝置控制

14.自控成型機控制

15.自控軋鋼機控制

16.郵件分揀機控制

17.自動售貨機控制

18.機械手控制

19.四層電梯控制(實物)

20.加工中心控制(實物)



(三)PLC實物控制實訓

21.直線運動位置檢測、定位控制(實物)

22.步進電機運動控制(實物)



(四)觸摸屏控制實訓

23.基于觸摸屏控制方式的基本指令編程練習

24.基于觸摸屏控制方式的LED控制
